ABB BW 425 TPSN lastscheider - werkschakelaar 4-polig 25A 400-690V IP65

Inleiding

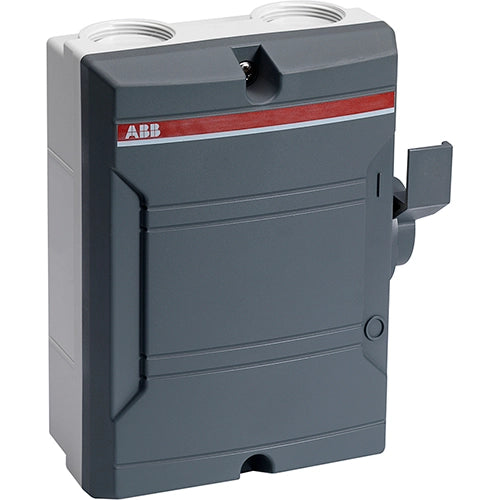

De ABB Haf BW TPSN werkschakelaar BW 425 TPSN is een opbouw aan-uitschakelaar met 4 polen en een nominale stroom van 25 A, uitgevoerd als compleet apparaat in behuizing.

Belangrijkste kenmerken

Deze ABB Haf BW TPSN werkschakelaar BW 425 TPSN is een 4-polige lastscheider met aan/uit-schakelfunctie en een nominale continustroom Iu van 25 A. Het nominale vermogen bij 400 V (AC-3 en AC-23) bedraagt 7,5 kW. De schakelaar is uitgevoerd als compleet apparaat in behuizing en wordt bediend met een grijze tuimelaar.

De werkschakelaar is geschikt voor opbouw- en vloermontage en ondersteunt frontmontage in een 4-gats configuratie. De frontzijde heeft een beschermingsgraad IP65. De hoofdstroomaansluitingen worden via schroefaansluitingen gerealiseerd en de schakelaar is vergrendelbaar. Het apparaat heeft 4 polen en geen hulpcontacten.

De behuizing is grijs en heeft een breedte van 111 mm, een hoogte van 130 mm en een diepte van 60 mm. De maximale nominale bedrijfsspanning bij AC bedraagt 690 V. De schakelaar is uitgevoerd als werkschakelaar en niet als hoofdschakelaar, noodstopinrichting, omkeerschakelaar of veiligheidsschakelaar.

Kenmerken op een rij

• Werkschakelaar / lastscheider ABB Haf BW 425 TPSN, 4-polig, 25 A
• Nominaal vermogen bij 400 V (AC-3 / AC-23): 7,5 kW
• Compleet apparaat in grijze behuizing, vergrendelbaar
• Beschermingsgraad frontzijde: IP65
• Afmetingen behuizing: 111 × 130 × 60 mm (b × h × d)
