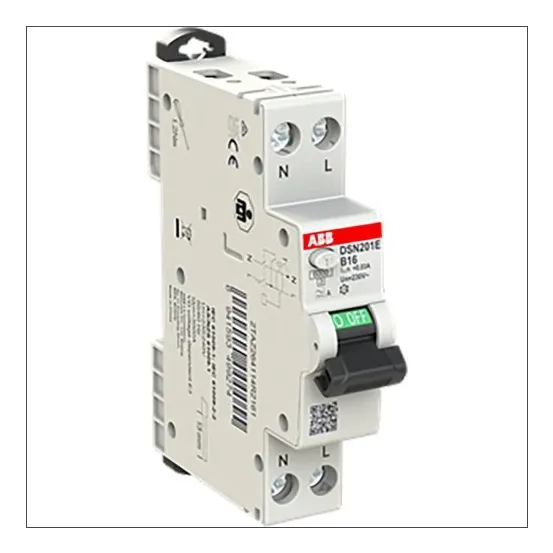

ABB Haf System pro M compact - Aardlekautomaat DSN201E B16 A30/2TAZ264114R2161

Inleiding

De ABB DSN201E B16 A30 compacte aardlekautomaat 1P+N uit de System pro M compact serie combineert aardlek- en installatiebeveiliging in één apparaat, met een nominale stroom van 16 A en B-karakteristiek.

Belangrijkste kenmerken

Deze ABB HAF aardlekautomaat is een 1-fase (1P+N) uitvoering met in totaal 2 polen, waarvan 1 beveiligde pool. De automaat is geschikt voor een nominale (meet)stroom van 16 A bij een nominale (meet)spanning van 240 V AC, met uitschakelkarakteristiek B. De nominale foutstroom bedraagt 30 mA (type lekstroom A), met een onvertraagde afschakelkarakteristiek.

De DSN201E B16 A30 heeft een nominaal kortsluitafschakelvermogen van 6 kA volgens IEC 60947-2 en EN 61009-1 en valt in energiebegrenzingsklasse 3. De nominale isolatiespanning Ui is 500 V en de nominale stoothoudspanning (Uimp) 4 kV. De overspanningscategorie is 3 en de vervuilingsgraad 2.

De aardlekautomaat is 1 module breed en ontworpen voor montage op een DIN-rail, met een inbouwdiepte van 70 mm. De beschermingsgraad is IP20 en de toegestane omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 55 °C. Aansluiting is mogelijk voor eendraads geleiders van 1–25 mm² en meerdraads geleiders van 1–16 mm². Het verliesvermogen bedraagt 3,1 W en het product is spanningsafhankelijk.

Kenmerken op een rij

• Nominale (meet)stroom 16 A
• 1P+N-uitvoering met 2 polen, 1 beveiligde pool
• Nominale foutstroom 30 mA, type lekstroom A
• Uitschakelkarakteristiek B, afschakelkarakteristiek onvertraagd
• Nominaal afschakelvermogen 6 kA, DIN-rail montage, IP20, inbouwdiepte 70 mm
