Attema AT90229 – Click-mate NXT hoofdschakelaar 4-polig 40A

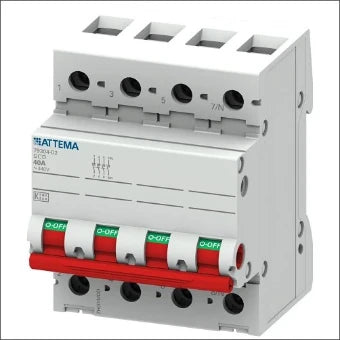

De Attema AT90229 is een hoogwaardige 4-polige hoofdschakelaar 40A uit de Attema Click-mate NXT-serie. Deze modulaire hoofdschakelaar is ontwikkeld voor het veilig en overzichtelijk onderbreken van de volledige elektrische installatie en is geschikt voor toepassing in groepenkasten en andere modulaire verdeelinrichtingen.

Met vier geschakelde polen kan de AT90229 in één handeling de aangesloten installatie volledig spanningsloos maken. De hoofdschakelaar is geschikt voor wisselspanning tot 440 V AC en heeft een nominale stroom van 40 A. Dankzij de modulaire uitvoering is de schakelaar geschikt voor montage in een standaard DIN-rail verdeelinrichting.

Veilige hoofdschakeling voor uw groepenkast

Een hoofdschakelaar vormt een belangrijk onderdeel van een veilige elektrische installatie. Met de Attema AT90229 kan de voeding van de installatie in één handeling worden onderbroken. Dit is bijvoorbeeld praktisch wanneer werkzaamheden aan de groepenkast moeten worden uitgevoerd of wanneer de volledige installatie tijdelijk spanningsloos moet worden gemaakt.

De AT90229 beschikt over vier polen en vier maakcontacten. Hierdoor worden de vier aangesloten geleiders gelijktijdig geschakeld. De 4-polige uitvoering is met name geschikt voor installaties waarbij zowel de drie fasen als de nul worden geschakeld.

4-polige hoofdschakelaar 40A

De Attema AT90229 heeft een nominale stroom van 40 ampère en een nominale spanning van maximaal 440 V AC. Daarmee is deze hoofdschakelaar geschikt voor diverse professionele en particuliere elektrische verdeelinrichtingen.

De vierpolige uitvoering zorgt ervoor dat de installatie met één schakelhandeling kan worden onderbroken. Dit maakt de AT90229 geschikt als hoofdschakelaar in onder andere woningen, bedrijfsruimten en andere gebouwen met een passende elektrische installatie.

De hoofdschakelaar is geen installatieautomaat of aardlekschakelaar en biedt dus geen beveiliging tegen overbelasting of aardlekstromen. De functie van de AT90229 is het schakelen en veilig onderbreken van de elektrische voeding. De overige beveiligingsfuncties worden door de daarvoor bestemde componenten in de groepenkast verzorgd.

Onderdeel van Attema Click-mate NXT

De AT90229 maakt onderdeel uit van het Attema Click-mate NXT programma. Dit assortiment is ontwikkeld voor modulaire elektrische verdeelinrichtingen en groepenkasten.

Door de modulaire uitvoering kan de hoofdschakelaar eenvoudig worden geïntegreerd in een geschikte groepenkast. De AT90229 neemt vier module-eenheden in beslag en heeft een inbouwdiepte van circa 70 mm.

Hierdoor is de schakelaar geschikt voor een overzichtelijke en professionele opbouw van een groepenkast.

Compacte modulaire montage

De AT90229 is ontworpen als modulaire inbouwschakelaar. De component kan in een geschikte verdeelinrichting worden gemonteerd en neemt vier moduleposities in.

Een belangrijk voordeel van een modulaire hoofdschakelaar is dat deze netjes naast andere componenten kan worden geplaatst, zoals installatieautomaten, aardlekschakelaars en aardlekautomaten.

Hierdoor kan een complete groepenkast overzichtelijk worden opgebouwd met componenten die ieder hun eigen functie vervullen.

10 kA kortsluitvastheid

De Attema AT90229 beschikt over een opgegeven kortsluitvastheid (Icw) van 10 kA. Het nominale afschakelvermogen wordt gespecificeerd op 0,12 kA. Deze waarden zijn onderdeel van de technische specificaties van het product en moeten altijd worden beoordeeld in relatie tot de volledige elektrische installatie en de toegepaste voorbeveiliging.

Voor een correcte dimensionering moet worden gekeken naar onder andere de verwachte kortsluitstroom, beveiliging en installatieopbouw.

Geschikt voor woningen en utiliteit

De Attema AT90229 kan worden toegepast in uiteenlopende elektrische verdeelinrichtingen. Denk bijvoorbeeld aan:

• Woningen en appartementen
• Nieuwbouw
• Renovatieprojecten
• Bedrijfspanden
• Kantoren
• Winkelpanden
• Werkplaatsen
• Technische ruimtes
• Kleine utiliteitsinstallaties
• Modulaire groepenkasten
• Elektrische verdeelinrichtingen

Voor iedere toepassing moet worden gecontroleerd of de nominale stroom, spanning, poolconfiguratie en overige eigenschappen overeenkomen met de eisen van de installatie.

IP20 beschermingsgraad

De AT90229 heeft een beschermingsgraad van IP20. Dit betekent dat het product bedoeld is voor toepassing binnen een geschikte, beschermende elektrische verdeelinrichting en niet bedoeld is voor directe blootstelling aan water of vocht.

Bij montage dient de hoofdschakelaar daarom correct in een geschikte groepenkast of verdeelkast te worden geplaatst.

Geen geïntegreerde signaallamp

De Attema AT90229 beschikt niet over een geïntegreerde signaallamp. De schakelaar is primair bedoeld voor het mechanisch schakelen van de vier polen.

De eenvoudige uitvoering zorgt voor een duidelijke bediening en maakt de AT90229 geschikt voor situaties waarin geen aanvullende visuele spanningsindicatie in de schakelaar noodzakelijk is.

Belangrijkste voordelen van de Attema AT90229

4-polige uitvoering
Schakelt vier polen gelijktijdig en is geschikt voor passende 3-fase installaties.

40A nominale stroom
Geschikt voor elektrische installaties waarbij een hoofdschakelaar van 40 A wordt toegepast.

Tot 440V AC
Geschikt voor wisselspanningsinstallaties binnen de opgegeven nominale spanning.

Click-mate NXT
Onderdeel van het modulaire Attema Click-mate NXT assortiment.

4 module-eenheden breed
Past in een geschikte modulaire groepenkast en verdeelinrichting.

70 mm inbouwdiepte
Compacte uitvoering voor toepassing in modulaire verdeelinrichtingen.

10 kA kortsluitvastheid
Opgegeven kortsluitvastheid van 10 kA.

Overzichtelijke bediening
Met één schakelhandeling kan de aangesloten installatie worden onderbroken.

Professionele toepassing
Geschikt voor woningbouw, renovatie, utiliteit en andere passende elektrische installaties.

Technische specificaties Attema AT90229

De technische gegevens zijn gecontroleerd aan de hand van actuele productinformatie van onder andere Technische Unie, Elektramat en Rexel.

Attema AT90229 kopen bij Uwwoningveilig.nl

De Attema AT90229 Click-mate NXT hoofdschakelaar 4-polig 40A is een uitstekende keuze voor het veilig en overzichtelijk schakelen van een elektrische installatie. Dankzij de vierpolige uitvoering kan de hoofdvoeding van een geschikte 3-fase installatie met één handeling worden onderbroken.

De combinatie van 40A nominale stroom, 4-polige schakeling, 440 V AC, 10 kA kortsluitvastheid en een compacte modulaire uitvoering maakt deze Attema hoofdschakelaar geschikt voor uiteenlopende toepassingen in woningen, bedrijfspanden en andere elektrische verdeelinrichtingen.

Bij Uwwoningveilig.nl vindt u een uitgebreid assortiment elektrotechnische componenten voor groepenkasten, energieverdeling en woningbeveiliging. De Attema AT90229 is daarbij een praktische keuze voor installateurs en doe-het-zelvers die een betrouwbare 4-polige hoofdschakelaar zoeken.

Let op: de AT90229 is een hoofdschakelaar en geen aardlekbeveiliging of installatieautomaat. Laat de keuze, dimensionering en aansluiting van de hoofdschakelaar altijd uitvoeren volgens de geldende normen en voorschriften en, waar nodig, door een vakbekwaam elektrotechnisch installateur.
