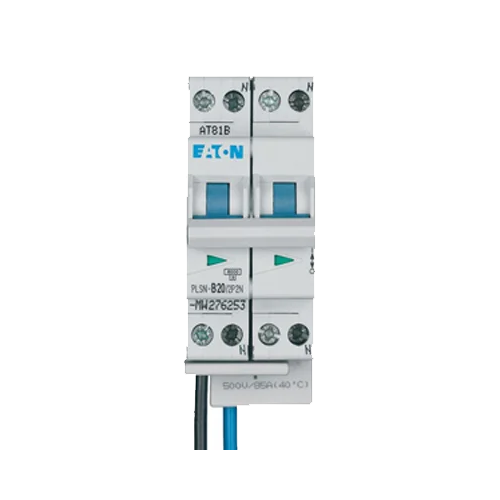

Eaton 1742419 – PLSN-B20-2P2N-FL installatieautomaat 20A B-karakteristiek

De Eaton 1742419 is een hoogwaardige PLSN-B20-2P2N-FL installatieautomaat uit het Eaton Systeem 55 FLEX assortiment. Deze speciale FLEX-installatieautomaat is uitgevoerd als 2P+2N, heeft een nominale stroom van 20 A en beschikt over een B-karakteristiek. De automaat is ontwikkeld als distributiegroep voor toepassing in een hoofdverdeler, onder andere voor de voeding van een Eaton Tiara in horizontale en verticale uitvoering.

De 1742419 combineert betrouwbare beveiliging tegen overbelasting en kortsluiting met een uitvoering die specifiek is afgestemd op het Eaton Systeem 55 FLEX-concept. Dankzij de voorbedrade FLEX-uitvoering kan de component snel en efficiënt in een geschikte Systeem 55 FLEX-groepenkast worden geïntegreerd.

Eaton Systeem 55 FLEX

De Eaton 1742419 maakt onderdeel uit van het Systeem 55 FLEX van Eaton. Binnen dit concept worden verschillende componenten voor groepenkasten en verdeelinrichtingen zo uitgevoerd dat ze snel en overzichtelijk kunnen worden geïnstalleerd.

De FLEX-componenten zijn volgens Eaton voorzien van aansluitingen en doorverbindingen die zijn afgestemd op toepassing in Systeem 55 FLEX-kasten. Hierdoor kan de installatietijd worden beperkt en blijft de opbouw van de verdeelinrichting overzichtelijk.

De 1742419 is specifiek bedoeld als distributiegroep voor toepassing in de hoofdverdeler. Eaton beschrijft de toepassing als een component voor de voeding van de Tiara, zowel voor horizontale als verticale uitvoeringen.

20A installatieautomaat met B-karakteristiek

De Eaton 1742419 heeft een nominale stroom van 20 ampère en een B-uitschakelkarakteristiek. De B-karakteristiek is bedoeld voor toepassingen waarbij de aangesloten belasting geen hoge inschakelstromen vereist.

De installatieautomaat beschermt de aangesloten bekabeling en elektrische installatie tegen te hoge stromen als gevolg van overbelasting en kortsluiting. Bij een overschrijding van de toegestane belasting kan de automaat de betreffende groep automatisch uitschakelen.

De keuze voor een 20A installatieautomaat moet uiteraard altijd worden afgestemd op de kabeldoorsnede, aanlegwijze, belasting, voorbeveiliging en de overige eigenschappen van de installatie.

2P+2N uitvoering

Een belangrijk kenmerk van de Eaton 1742419 is de 2P+2N configuratie. De automaat beschikt in totaal over vier polen, waarvan twee polen beveiligd zijn. De nul is meeschakelend.

De configuratie bestaat uit:

• 2 beveiligde polen
• 2 meeschakelende nulpolen
• Nominale stroom: 20 A
• B-karakteristiek
• Nominale spanning: 230 V AC

Door deze specifieke uitvoering is de 1742419 niet zomaar een standaard 20A installatieautomaat. Het product is specifiek ontwikkeld voor de distributiegroep binnen het Eaton Systeem 55 FLEX-concept.

6 kA afschakelvermogen

De Eaton 1742419 heeft een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij zowel 230 V als 400 V. Dit betekent dat de automaat geschikt is voor installaties waarin een afschakelvermogen van 6 kA vereist is, uiteraard binnen de grenzen van de volledige installatie.

Daarnaast heeft de automaat een energiebegrenzingsklasse 3. Dit draagt bij aan een snelle en gecontroleerde beperking van de energie die bij een kortsluiting door de installatie kan vloeien.

Bij het ontwerpen of uitbreiden van een elektrische verdeelinrichting moet altijd worden gecontroleerd of het afschakelvermogen passend is voor de maximaal te verwachten kortsluitstroom op de betreffende plaats.

Speciaal voor distributiegroepen

De Eaton 1742419 is geen standaard installatieautomaat voor een willekeurige eindgroep. Eaton positioneert dit model specifiek als installatieautomaat FLEX voor een distributiegroep.

De toepassing is gericht op de hoofdverdeler en specifiek op het voeden van een Eaton Tiara-systeem. Hierdoor is de 1742419 bijzonder interessant voor installateurs die werken met Eaton Systeem 55 FLEX-verdeelinrichtingen.

Door de specifieke uitvoering en aansluitwijze is het belangrijk om vóór installatie te controleren of de automaat past binnen de betreffende Eaton-configuratie.

Compacte modulaire uitvoering

Ondanks de specifieke 2P+2N-configuratie blijft de Eaton 1742419 compact uitgevoerd. De breedte bedraagt ongeveer 37,8 mm, wat overeenkomt met circa twee moduleposities.

De inbouwdiepte bedraagt ongeveer 60 mm. Hierdoor kan de component netjes worden geïntegreerd in geschikte modulaire verdeelinrichtingen.

De compacte constructie zorgt ervoor dat de automaat weinig ruimte inneemt, terwijl toch vier polen aanwezig zijn.

Meeschakelende nul

De Eaton 1742419 beschikt over een meeschakelende nul. Bij het uitschakelen van de installatieautomaat wordt de nul samen met de overige geschakelde geleiders meegenomen.

Dit is een belangrijk onderdeel van de specifieke 2P+2N-configuratie en maakt de automaat geschikt voor de daarvoor ontworpen Eaton Systeem 55 FLEX-toepassingen.

Voorbedrade FLEX-uitvoering

Een belangrijk voordeel van de Eaton FLEX-componenten is dat ze zijn ontwikkeld met het oog op snelle montage in geschikte Eaton groepenkasten.

Eaton beschrijft de Systeem 55 FLEX-componenten als voorbedrade componenten die snel en eenvoudig in Systeem 55 FLEX-kasten kunnen worden ingebouwd. De betreffende distributiegroep is daarmee afgestemd op het FLEX-concept.

Dit maakt de 1742419 met name interessant voor professionele installateurs die meerdere verdeelinrichtingen volgens een vaste Eaton-configuratie opbouwen.

Geschikt voor Eaton Tiara

De Eaton 1742419 is bedoeld voor toepassing als distributiegroep voor het voeden van de Tiara, zowel in horizontale als verticale uitvoering. Eaton vermeldt deze toepassing expliciet in de productdocumentatie.

Hierdoor vormt de 1742419 een specifiek onderdeel binnen het Eaton-systeem en is deze vooral relevant wanneer een Systeem 55 FLEX-verdeelinrichting wordt gecombineerd met een Tiara-oplossing.

Professionele toepassing

De Eaton 1742419 is met name geschikt voor professionele elektrotechnische toepassingen, waaronder:

• Eaton Systeem 55 FLEX-groepenkasten
• Hoofdverdelers
• Distributiegroepen
• Voeding van Eaton Tiara-systemen
• Woningbouw
• Kleinzakelijke installaties
• Nieuwbouwprojecten
• Renovatieprojecten
• Professionele verdeelinrichtingen

Vanwege de specifieke FLEX-uitvoering dient de compatibiliteit met de betreffende Eaton-verdeelkast en systeemconfiguratie altijd vooraf te worden gecontroleerd.

Belangrijkste voordelen van de Eaton 1742419

20A nominale stroom
Geschikt voor distributiegroepen met een nominale stroom van 20 A.

B-karakteristiek
Geschikt voor passende belastingen met een normale inschakelstroom.

2P+2N uitvoering
Vierpolige configuratie met twee beveiligde polen en meeschakelende nul.

6 kA afschakelvermogen
Nominaal afschakelvermogen van 6 kA volgens EN 60898.

Systeem 55 FLEX
Speciaal ontwikkeld voor toepassing binnen het Eaton Systeem 55 FLEX-concept.

Distributiegroep
Bedoeld voor toepassing in de hoofdverdeler.

Tiara-compatibele toepassing
Ontwikkeld voor het voeden van Eaton Tiara in horizontale en verticale uitvoering.

Compact formaat
Met een breedte van circa 37,8 mm blijft de component compact.

Meeschakelende nul
De nul wordt samen met de betreffende polen geschakeld.

Voorbedrade FLEX-oplossing
Afgestemd op snelle en overzichtelijke montage binnen geschikte Systeem 55 FLEX-kasten.

Technische specificaties Eaton 1742419

De technische gegevens zijn gebaseerd op de actuele Eaton-documentatie en het productspecificatieblad van de PLSN-B20-2P2N-FL.

Eaton 1742419 kopen bij Uwwoningveilig.nl

De Eaton 1742419 PLSN-B20-2P2N-FL is een professionele installatieautomaat uit het Eaton Systeem 55 FLEX assortiment en is specifiek ontwikkeld als distributiegroep voor toepassing in een hoofdverdeler.

Met een 2P+2N-configuratie, 20A nominale stroom, B-karakteristiek en 6 kA afschakelvermogen biedt deze component een betrouwbare beveiliging voor de daarvoor ontworpen distributiegroep. De specifieke FLEX-uitvoering maakt de automaat bijzonder geschikt voor installaties waarin met Eaton Systeem 55 FLEX en Tiara wordt gewerkt.

Bij Uwwoningveilig.nl vindt u een uitgebreid assortiment elektrotechnische componenten, groepenkasten en installatieproducten van gerenommeerde merken zoals Eaton. De 1742419 is een uitstekende keuze voor professionele installateurs die een originele Eaton FLEX-installatieautomaat voor een distributiegroep zoeken.

Let op: de Eaton 1742419 is een specifieke FLEX-distributiegroep en is niet bedoeld als algemene vervanger voor iedere 20A installatieautomaat. Controleer vóór bestelling altijd de compatibiliteit met de betreffende Eaton Systeem 55 FLEX-kast en Tiara-configuratie. De keuze, dimensionering en aansluiting van elektrische beveiligingscomponenten dient te worden uitgevoerd volgens de geldende normen en voorschriften door een vakbekwaam installateur.
