Eaton 274040

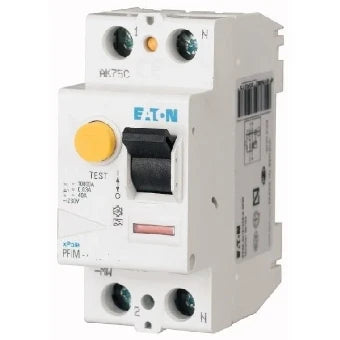

Eaton PFIM-40/2/003-A-MB aardlekschakelaar 40A 30mA Type A

De Eaton PFIM-40/2/003-A-MB is een betrouwbare 2-polige aardlekschakelaar (RCCB) uit de Eaton xPole PFIM-serie. Deze aardlekschakelaar is geschikt voor elektrische installaties met een nominale stroom van 40 A en een nominale aardlekstroom van 30 mA. Dankzij de Type A aardlekbeveiliging is het apparaat geschikt voor het detecteren van zowel wisselstromen als pulserende gelijkstromen.

De PFIM-40/2/003-A-MB is ontworpen voor toepassing in onder andere woningen, bedrijfsgebouwen en geavanceerde commerciële installaties. De compacte uitvoering neemt slechts 2 module-eenheden in beslag en kan eenvoudig op een DIN-rail worden gemonteerd.

Betrouwbare aardlekbeveiliging

Een aardlekschakelaar bewaakt continu de stroom die door de installatie loopt. Wanneer een verschil ontstaat tussen de heen- en teruggaande stroom, bijvoorbeeld door een lekstroom naar aarde, schakelt de aardlekschakelaar de betreffende groep uit.

De Eaton PFIM-40/2/003-A-MB heeft een aanspreekwaarde van 30 mA. Dit is een veelgebruikte waarde voor aanvullende persoonsbeveiliging in laagspanningsinstallaties. De uitvoering is pulsstroomgevoelig en Type A.

2-polige uitvoering voor 1-fase installaties

Deze Eaton aardlekschakelaar beschikt over 2 polen en is bedoeld voor 1-fase toepassingen met een nominale spanning van 230 V AC. Zowel fase als nul worden door de aardlekschakelaar geschakeld. De PFIM heeft een nominale isolatiespanning van 440 V en een nominale stootspanningsvastheid van 4 kV.

De aardlekschakelaar heeft een nominale kortsluitvastheid van 10 kA, waarbij de juiste combinatie met een installatieautomaat van belang is voor de beveiliging van de installatie. Eaton vermeldt voor de PFIM-serie specifieke combinaties met installatieautomaten.

Compacte montage

De PFIM-40/2/003-A-MB is geschikt voor montage op een standaard DIN-rail en heeft een breedte van 2 module-eenheden, oftewel circa 35 mm. De afmetingen bedragen ongeveer 80 mm hoog, 35 mm breed en 76 mm diep.

De aansluitingen zijn geschikt voor massieve geleiders van 1,5 tot 35 mm² en meerdraads geleiders van 1,5 tot 16 mm². Hierdoor kan de aardlekschakelaar flexibel worden toegepast in verschillende verdeelinrichtingen.

Belangrijkste kenmerken

• Merk: Eaton
• Serie: xPole PFIM
• Artikelnummer: 274040
• Type: PFIM-40/2/003-A-MB
• Producttype: aardlekschakelaar (RCCB)
• Aantal polen: 2
• Nominale stroom: 40 A
• Nominale aardlekstroom: 30 mA
• Aardlek type: Type A
• Nominale spanning: 230 V AC
• Frequentie: 50 Hz
• Kortsluitvastheid: 10 kA
• Nominale isolatiespanning: 440 V
• Nominale stootspanningsvastheid: 4 kV
• Montage: DIN-rail
• Breedte: 2 modules / 35 mm
• Afmetingen: circa 80 × 35 × 76 mm
• Beschermingsgraad: IP20
• Aansluiting massieve draad: 1,5–35 mm²
• Aansluiting meerdraads: 1,5–16 mm²
• Omgevingstemperatuur: -25 °C tot +60 °C
• Norm: IEC/EN 61008
• EAN: 4015082740405

Eaton PFIM-40/2/003-A-MB kopen

De Eaton PFIM-40/2/003-A-MB is een uitstekende keuze voor het beveiligen van een 1-fase elektrische installatie met maximaal 40 A tegen aardlekstromen. De combinatie van 30 mA Type A aardlekbeveiliging, 2-polige schakeling en een compacte 2-module uitvoering maakt deze aardlekschakelaar zeer geschikt voor moderne groepenkasten.

De PFIM-serie biedt bovendien de mogelijkheid om aanvullende accessoires toe te passen, zoals een uitschakelsignaalcontact of andere systeemcomponenten.

Let op: een aardlekschakelaar vervangt geen installatieautomaat. Voor volledige beveiliging tegen overbelasting en kortsluiting moet de installatie correct worden beveiligd met een passende installatieautomaat.
