Eaton Moeller DILM - Magneetschakelaar DILM9-10(24VDC)

Inleiding

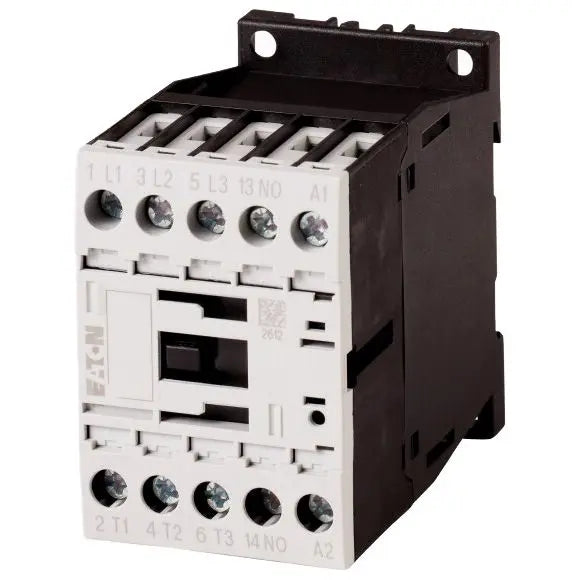

De Eaton DILM magneetschakelaar DILM9-10(24VDC) is een magneetschakelaar met 3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact, geschikt voor toepassingen met een nominale stuurspanning van 24 V DC.

Belangrijkste kenmerken

Deze Eaton DILM magneetschakelaar DILM9-10(24VDC) is uitgevoerd met een schroefaansluiting voor het hoofdstroomcircuit en is niet modulaire uitvoering voor railmontage. De schakelaar beschikt over 3 hoofdcontacten als maakcontact en 0 als verbreekcontact, aangevuld met 1 hulpcontact als maakcontact en 0 hulpcontacten als verbreekcontact.

De magneetschakelaar is geschikt voor een nominale bedrijfsstroom Ie bij AC-3 van 9 A en bij AC-1 van 22 A (400 V), met een nominaal vermogen bij AC-3 van 4 kW en bij AC-4 van 2,5 kW (400 V). Daarnaast is het nominale vermogen NEMA opgegeven als 3,7 kW.

De stuurspanning is van het type DC, met een nominale stuurspanning bij DC van 24 V. De bedrijfsspanning bij AC 50/60 Hz ligt tussen 24 en 690 V. De magneetschakelaar heeft compacte afmetingen van 45 x 68 x 75 mm (breedte x hoogte x diepte).

Kenmerken op een rij

• Type: Eaton DILM magneetschakelaar DILM9-10(24VDC)
• Aansluitwijze hoofdstroomcircuit: schroefaansluiting
• 3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact
• Nominale stuurspanning bij DC: 24 V, type stuurspanning DC
• Nominaal vermogen bij AC-3, 400 V: 4 kW (Ie 9 A), afmetingen 45 x 68 x 75 mm
