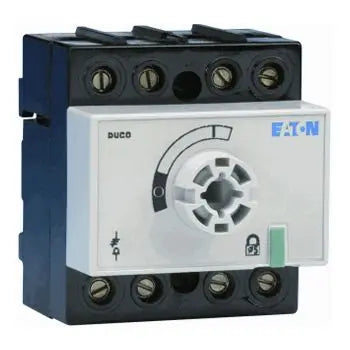

Eaton Duco - Lastscheider DCM-63/4-SK

Inleiding

De Eaton Duco lastscheider DCM-63/4-SK is een inbouwapparaat met vaste inbouwtechniek, uitgevoerd als hoofdschakelaar en werkschakelaar, met een nominale stroom van 63 A en 4 polen.

Belangrijkste kenmerken

Deze Eaton Duco lastscheider DCM-63/4-SK is ontworpen als inbouwapparaat met vaste inbouwtechniek en is geschikt voor verdelerinbouw en bodemmontage. Met een breedte van 84 mm en een beschermingsgraad aan de frontzijde van IP20 past hij in diverse verdeelinrichtingen.

De lastscheider is uitgevoerd als hoofdschakelaar en werkschakelaar en beschikt over 4 polen en 1 schakelaar. De nominale continustroom bedraagt 63 A (AC-21 en AC-23 bij 400 V), met een maximaal nominale bedrijfsspanning Ue bij AC van 415 V. De voorwaardelijke nominale kortsluitstroom Iq is 50 kA, met een toegelaten korte-duur stroom Icw van 1,5 kA.

De hoofdstroomaansluiting gebeurt via schroefaansluitingen. De behuizing is van kunststof in zwarte kleur, terwijl het bedieningselement als “overig” is gespecificeerd. Er zijn geen hulpcontacten aanwezig en de lastscheider is niet vergrendelbaar, heeft geen geïntegreerde of optionele motoraandrijving en geen optionele uitschakelspoel.

Kenmerken op een rij

• Uitvoering als hoofdschakelaar en werkschakelaar
• Nominale continustroom 63 A (AC-21 en AC-23, 400 V), 4 polen
• Inbouwapparaat vaste inbouwtechniek, geschikt voor verdelerinbouw en bodemmontage
• Beschermingsgraad frontzijde IP20, voorwaardelijke nominale kortsluitstroom Iq 50 kA
• Aansluitwijze hoofdstroomcircuit: schroefaansluiting
