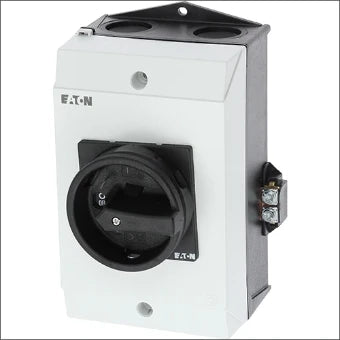

Eaton PV-25A-4P-AC-I2/SVB-SW/N PV-werkschakelaar 25A 4-polig – Veilige AC-scheider voor zonnepanelen

De Eaton PV-25A-4P-AC-I2/SVB-SW/N is een hoogwaardige 4-polige PV-werkschakelaar die speciaal is ontwikkeld voor het veilig schakelen en spanningsloos maken van de AC-zijde van zonnepaneleninstallaties. Met een nominale stroom van 25 Ampère, een bedrijfsspanning tot 690 V AC en een robuuste, opbouwbehuizing is deze werkschakelaar ideaal voor zowel residentiële als kleine commerciële PV-installaties. Dankzij de afsluitbare draaibediening en de geïntegreerde aardklemmen voldoet de schakelaar aan de eisen van een veilige en professionele installatie.

Speciaal ontworpen voor PV-installaties

De Eaton PV-serie is ontwikkeld in samenwerking met installateurs en is volledig afgestemd op de praktijk van zonnepaneelinstallaties. De PV-25A-4P-AC-I2/SVB-SW/N wordt toegepast als AC-hoofd- of werkschakelaar tussen de omvormer en de meterkast. Hierdoor kan de installatie veilig worden uitgeschakeld voor onderhoud, inspectie of storingswerkzaamheden. De schakelaar is geschikt voor 3-fase + nul (3P+N) installaties en voldoet aan de geldende normen voor PV-toepassingen.

Veilige bediening

Voor maximale veiligheid is de schakelaar voorzien van een deurkoppelingsdraaiaandrijving met duidelijke AAN/UIT-stand. De bediening kan in de 0-stand worden vergrendeld met een hangslot, zodat de installatie tijdens onderhoud niet onbedoeld kan worden ingeschakeld. Dit verhoogt de veiligheid voor installateurs en servicemonteurs aanzienlijk.

Snelle en nette installatie

De Eaton PV-werkschakelaar beschikt over twee gekoppelde aardklemmen, waardoor zowel de interne als externe aardgeleider eenvoudig kunnen worden aangesloten. Hierdoor kunnen AC- en DC-aarding overzichtelijk worden gescheiden, wat de installatie versnelt en vereenvoudigt. Daarnaast is de behuizing voorzien van doorsteekmembranen voor snelle kabelinvoer, terwijl desgewenst ook wartels kunnen worden toegepast.

Robuust en betrouwbaar

De schakelaar is uitgevoerd in een slagvaste kunststof behuizing en geschikt voor opbouwmontage. Met een nominale stroom van 25 A, een AC-23A schakelvermogen van 13 kW bij 400 V en een voorwaardelijke kortsluitstroom van 80 kA biedt deze werkschakelaar uitstekende prestaties voor moderne PV-installaties. De Eaton-kwaliteit staat garant voor een lange levensduur en betrouwbare werking, ook onder zware omstandigheden.

Belangrijkste voordelen

• Speciaal ontwikkeld voor AC-zijde van zonnepaneleninstallaties
• Geschikt als hoofdschakelaar én werkschakelaar
• 4-polige uitvoering (3P+N)
• Nominale stroom van 25 A
• Bedrijfsspanning tot 690 V AC
• Afsluitbaar in de UIT-stand met hangslot
• Deurkoppelingsdraaiaandrijving met duidelijke bediening
• Twee gekoppelde aardklemmen voor snelle installatie
• Opbouwbehuizing met eenvoudige kabelinvoer
• Betrouwbare kwaliteit van Eaton

Technische specificaties

• Merk: Eaton
• Type: PV-25A-4P-AC-I2/SVB-SW/N
• Artikelnummer: 199536
• EAN: 5027590552165
• Producttype: PV-werkschakelaar / PV-hoofdschakelaar
• Uitvoering: 4-polig (3P+N)
• Nominale stroom (Iu): 25 A
• Maximale bedrijfsspanning: 690 V AC
• Nominaal vermogen AC-23A (400 V): 13 kW
• Nominaal vermogen AC-3 (400 V): 7,5 kW
• Voorwaardelijke kortsluitstroom (Iq): 80 kA
• Bediening: Deurkoppelingsdraaiaandrijving
• Vergrendelbaar: Ja, in de 0-stand
• Montage: Opbouw
• Aansluiting: Schroefklemmen
• Beschermingsgraad voorzijde: IP20
• Afmetingen (H × B × D): 110 × 80 × 137 mm
• Kleur bediening: Zwart
• Behuizing: Kunststof
• CE-markering: Ja

Bestel de Eaton PV-25A-4P-AC-I2/SVB-SW/N bij Uwwoningveilig.nl

Zoekt u een betrouwbare en veilige werkschakelaar voor de AC-zijde van een zonnepaneleninstallatie? De Eaton PV-25A-4P-AC-I2/SVB-SW/N biedt een professionele oplossing voor het veilig schakelen en onderhouden van PV-installaties. Dankzij de robuuste uitvoering, eenvoudige montage en de bewezen kwaliteit van Eaton is deze PV-werkschakelaar een uitstekende keuze voor zowel installateurs als elektrotechnische professionals. Bestel eenvoudig online bij Uwwoningveilig.nl.
