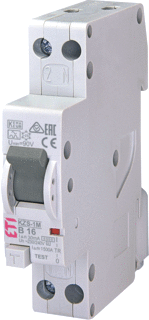

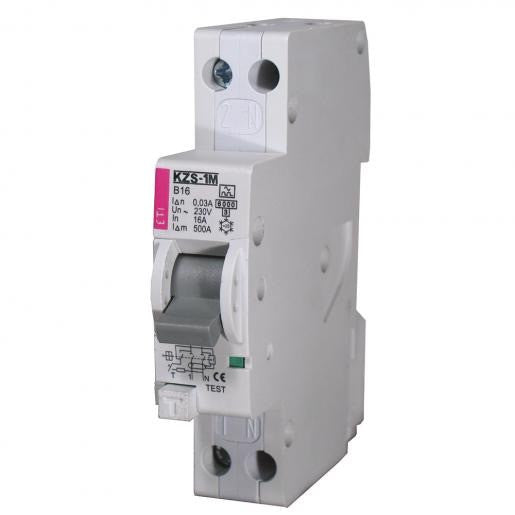

TI Elektro Element 432000204 – Aardlekautomaat KZS-1M 16A B-karakteristiek 30mA 1P+N

De ETI Elektro Element 432000204 is een compacte en betrouwbare aardlekautomaat (RCBO) uit de KZS-1M-serie van ETI. Deze aardlekautomaat combineert de functies van een installatieautomaat en een aardlekschakelaar in één compacte component. De uitvoering heeft een nominale stroom van 16 A, een B-karakteristiek, een nominale aardlekstroom van 30 mA en een afschakelvermogen van 6 kA.

Een belangrijk voordeel van deze ETI aardlekautomaat is de zeer compacte uitvoering van slechts 1 module breed. Hierdoor is de 432000204 bijzonder geschikt voor groepenkasten waarin de beschikbare ruimte beperkt is of waarin afzonderlijke groepen individueel tegen zowel overbelasting, kortsluiting als foutstromen moeten worden beveiligd.

Aardlekautomaat met dubbele beveiliging

Een aardlekautomaat combineert twee belangrijke beveiligingsfuncties:

1. Beveiliging tegen overbelasting en kortsluiting
2. Beveiliging tegen foutstromen naar aarde

De ETI 432000204 functioneert daarmee als een combinatie van een installatieautomaat en een aardlekschakelaar. Hierdoor hoeft niet voor iedere groep een afzonderlijke installatieautomaat én aardlekschakelaar te worden toegepast.

Dit kan vooral interessant zijn bij moderne groepenkasten waarin meerdere afzonderlijke groepen individueel beveiligd moeten worden.

De aardlekautomaat bewaakt continu de stroom door de fase en nul. Wanneer een deel van de stroom via een ongewenste weg naar aarde wegvloeit en de ingestelde differentiële stroom van 30 mA wordt overschreden, schakelt de aardlekautomaat de betreffende groep uit.

16A B-karakteristiek

De ETI 432000204 heeft een nominale stroom van 16 A en een B-uitschakelkarakteristiek. De B-karakteristiek wordt veel toegepast voor reguliere eindgroepen en belastingen met relatief lage inschakelstromen.

De 16A-uitvoering kan bijvoorbeeld worden toegepast voor geschikte:

• Verlichtingsgroepen
• Wandcontactdozen
• Algemene eindgroepen
• Kleine elektrische apparaten
• Technische installaties
• Individueel beveiligde elektrische circuits

De daadwerkelijke toepassing moet altijd worden afgestemd op de bekabeling, belasting en overige beveiligingscomponenten van de installatie.

30mA aardlekbeveiliging

De ETI 432000204 heeft een nominale foutstroom van 0,03 A, oftewel 30 mA. Dit is een veelgebruikte waarde voor aanvullende persoonsbeveiliging in laagspanningsinstallaties.

Wanneer een lekstroom de ingestelde grens overschrijdt, schakelt de aardlekfunctie de betreffende groep uit.

Een groot voordeel van een aardlekautomaat is dat alleen de betreffende eindgroep wordt uitgeschakeld. Bij een storing in één individueel beveiligde groep hoeft daardoor niet automatisch een complete verzameling van groepen achter één gezamenlijke aardlekschakelaar spanningsloos te worden.

Type A aardlekbeveiliging

De 432000204 is uitgevoerd als aardlekbeveiliging type A. Volgens de technische gegevens is de component geschikt voor het detecteren van de daarvoor bedoelde wisselstroom- en pulserende gelijkstroomcomponenten.

Dit maakt een type A aardlekautomaat geschikt voor veel moderne elektrische installaties waarin elektronische apparatuur wordt toegepast.

Denk bijvoorbeeld aan installaties met:

• Moderne voedingen
• LED-verlichting
• Elektronische apparatuur
• Computers
• Huishoudelijke apparaten
• Schakelende voedingen

De juiste keuze van het type aardlekbeveiliging moet altijd worden afgestemd op de aangesloten apparatuur en de geldende installatievoorschriften.

1P+N uitvoering

De ETI 432000204 is uitgevoerd als 1P+N en beschikt in totaal over 2 polen, waarvan 1 pool beveiligd is. De nul wordt daarbij meeschakelend uitgevoerd.

Dit betekent dat de aardlekautomaat zowel de fase als de nul schakelt, terwijl de beveiligingsfunctie voor overbelasting en kortsluiting op de fase is aangebracht.

Deze configuratie is bijzonder geschikt voor reguliere 230V-eindgroepen.

Slechts 1 module breed

Een van de grootste voordelen van de ETI KZS-1M is het compacte formaat. De aardlekautomaat is slechts 1 module breed. Eén module staat hierbij voor ongeveer 18 mm DIN-railbreedte.

Hierdoor kan veel ruimte worden bespaard in een groepenkast.

Een traditionele installatie waarbij iedere groep via een afzonderlijke installatieautomaat en een gedeelde aardlekschakelaar wordt beveiligd, kan aanzienlijk meer ruimte vragen. Met een aardlekautomaat kan iedere groep individueel worden uitgevoerd.

Dit biedt vooral voordelen bij:

• Kleine groepenkasten
• Uitbreiding van bestaande groepenkasten
• Appartementen
• Technische installaties
• Kleine bedrijfspanden
• Individuele eindgroepen
• Installaties met veel afzonderlijk beveiligde circuits

6 kA afschakelvermogen

De ETI 432000204 heeft een nominaal kortsluitafschakelvermogen van 6 kA volgens EN 61009-1.

Het afschakelvermogen geeft aan welke kortsluitstroom de aardlekautomaat onder de voorgeschreven omstandigheden veilig kan onderbreken.

Bij het samenstellen van een groepenkast moet altijd worden gecontroleerd of het afschakelvermogen van de toegepaste beveiligingscomponent geschikt is voor de maximaal te verwachten kortsluitstroom op de betreffende positie.

Energiebegrenzingsklasse 3

De aardlekautomaat beschikt over energiebegrenzingsklasse 3. Deze classificatie geeft aan dat de component bij een kortsluiting de doorgelaten energie beperkt.

Hierdoor kan de thermische en elektrodynamische belasting op de elektrische installatie tijdens een kortsluiting worden beperkt.

De combinatie van een B16-karakteristiek en 6 kA afschakelvermogen maakt de 432000204 geschikt voor veel voorkomende eindgroepbeveiligingen, mits de overige installatievoorwaarden overeenkomen met de specificaties.

Compacte KZS-1M-serie

De ETI 432000204 maakt deel uit van de KZS-1M-serie. De KZS-1M-serie is specifiek ontwikkeld als compacte reeks aardlekautomaten waarbij de aardlek- en overstroombeveiliging in één component worden gecombineerd.

De serie is ontworpen met het oog op ruimtebesparing. Rexel omschrijft de KZS-1M als een serie aardlekautomaten die slechts één module breed zijn, waardoor flexibiliteit wordt geboden bij uitbreiding van bestaande installaties.

DIN-rail montage

De ETI 432000204 is geschikt voor montage in een modulaire verdeelinrichting. Door het compacte ontwerp kan de component efficiënt op een DIN-rail worden geplaatst.

De aardlekautomaat kan worden gecombineerd met andere componenten in een groepenkast, zoals:

• Hoofdschakelaars
• Aardlekschakelaars
• Installatieautomaten
• Overspanningsbeveiligingen
• Kamrails
• Andere aardlekautomaten
• Meet- en energiemanagementcomponenten

Bij combinatie met andere componenten moet altijd worden gecontroleerd of de gebruikte accessoires en kamrails elektrisch en mechanisch geschikt zijn.

Aansluiting van bedrading

De ETI 432000204 is geschikt voor geleiders met een doorsnede van 1 tot 10 mm², zowel voor massieve als meerdraads geleiders.

De inbouwdiepte bedraagt circa 69 mm.

Dit maakt de component geschikt voor montage in standaard geschikte modulaire verdeelinrichtingen.

Vergrendelingsvoorziening

De ETI 432000204 beschikt over een vergrendelingsvoorziening.

Dit kan praktisch zijn bij bepaalde onderhouds- of installatiewerkzaamheden waarbij moet worden voorkomen dat een schakelaar ongewenst wordt bediend.

De daadwerkelijke toepassing van een vergrendeling moet uiteraard overeenkomen met de gebruikte installatie en de voorschriften voor veilig werken aan elektrische installaties.

Beschermingsgraad IP20

De aardlekautomaat heeft een IP20-beschermingsgraad. De component is daarmee bedoeld voor toepassing binnen een geschikte groepenkast of verdeelinrichting en niet voor rechtstreekse blootstelling aan water of weersomstandigheden.

De opgegeven omgevingstemperatuur tijdens bedrijf bedraagt -25 °C tot +40 °C.

Toepassingen van de ETI 432000204

De aardlekautomaat kan worden gebruikt voor uiteenlopende 230V-eindgroepen, waaronder:

Woningbouw

• Verlichtingsgroepen
• Wandcontactdoosgroepen
• Keukenapparatuur
• Technische ruimtes
• Schuur en garage
• Individuele buiteninstallaties die daarvoor geschikt zijn

Utiliteit

• Kantoorruimtes
• Winkels
• Werkplaatsen
• Technische installaties
• Kleine bedrijfspanden
• Individueel beveiligde eindgroepen

Renovatie en uitbreiding

Door de compacte breedte van slechts één module is de ETI 432000204 bijzonder interessant wanneer een bestaande groepenkast moet worden uitgebreid en er weinig DIN-railruimte beschikbaar is.

Belangrijkste voordelen

Aardlekautomaat 2-in-1
Combineert aardlekbeveiliging en installatieautomaat in één component.

16A nominale stroom
Geschikt voor veel standaard eindgroepen.

B-karakteristiek
Voor reguliere eindgroepen en passende belastingen.

30mA aardlekbeveiliging
Voor aanvullende bescherming tegen foutstromen.

Type A
Geschikt voor veel moderne elektrische installaties.

1P+N
Fase beveiligd en nul meeschakelend.

6kA afschakelvermogen
Geschikt voor installaties waarvoor deze waarde toereikend is.

Slechts 1 module breed
Bespaart waardevolle ruimte in de groepenkast.

Energiebegrenzingsklasse 3
Beperkt de doorgelaten energie bij kortsluiting.

Vergrendelingsvoorziening
Voor situaties waarin vergrendeling gewenst is.

Technische specificaties ETI 432000204

De bovenstaande specificaties zijn gebaseerd op productgegevens van onder meer Technische Unie, Rexel en ETI-productinformatie.

ETI 432000204 kopen bij Uwwoningveilig.nl

De ETI Elektro Element 432000204 KZS-1M aardlekautomaat is een uitstekende keuze voor wie een compacte 16A aardlekautomaat met B-karakteristiek, 30mA aardlekbeveiliging en 6kA afschakelvermogen zoekt.

Dankzij de 1P+N-uitvoering en het compacte formaat van slechts één module kan deze aardlekautomaat bijzonder efficiënt worden toegepast in moderne groepenkasten en bij het uitbreiden van bestaande installaties.

De combinatie van type A aardlekbeveiliging, B16A overstroombeveiliging en 6 kA afschakelvermogen maakt de 432000204 geschikt voor een breed scala aan reguliere 230V-eindgroepen, mits de gekozen beveiliging overeenkomt met de elektrische installatie en de aangesloten belasting.

Let op: controleer vóór installatie altijd de selectiviteit, kortsluitvastheid, kabeldoorsnede en de overige installatievoorwaarden. Een aardlekautomaat moet correct worden gedimensioneerd voor de betreffende groep. Werkzaamheden aan de groepenkast en elektrische installatie dienen volgens de geldende normen en voorschriften en door een vakbekwaam persoon te worden uitgevoerd.
