Inleiding

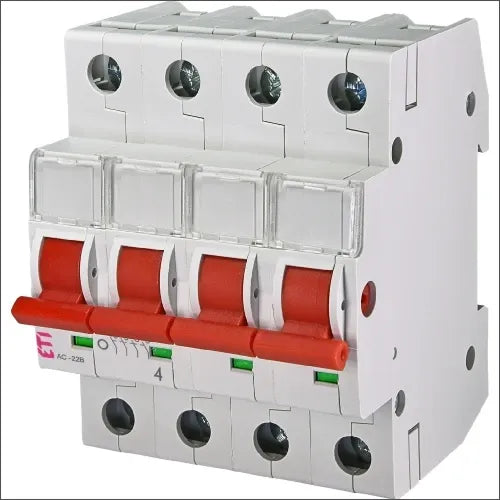

De ETI SV480 hoofdschakelaar 4-polig 80A (431000165) is een inbouw lastscheider uit de serie Hoofdschakelaar SV, ontworpen voor montage in verdeelinrichtingen.

Belangrijkste kenmerken

Deze ETI hoofdschakelaar is een 4-polige lastscheider met een nominale continustroom Iu van 80 A en een maximaal nominale bedrijfsspanning bij AC van 400 V. De schakelaar heeft een nominaal vermogen AC-23 bij 400 V van 30 kW en een voorwaardelijke nominale kortsluitstroom Iq van 10 kA.

De uitvoering is een inbouwapparaat met vaste inbouwtechniek, geschikt voor verdelerinbouw. De frontzijde heeft een beschermingsgraad van IP20. De breedte bedraagt 72 mm, de hoogte 68 mm en de diepte 71,5 mm. De schakelaar neemt 4 module-eenheden in beslag.

Het bedieningselement is uitgevoerd als een tuimelaar met een rood bedieningselement. De aansluitwijze van het hoofdstroomcircuit is via schroefaansluitingen. De schakelaar is uitgevoerd als hoofdschakelaar, veiligheidsschakelaar en werkschakelaar.

Kenmerken op een rij

• 4-polige hoofdschakelaar / lastscheider, nominale continustroom Iu 80 A
• Max. nominale bedrijfsspanning bij AC 400 V, nominaal vermogen AC-23 400 V: 30 kW
• Voorwaardelijke nominale kortsluitstroom Iq: 10 kA
• Inbouwapparaat vaste inbouwtechniek, geschikt voor verdelerinbouw (IP20 frontzijde)
• Breedte 72 mm, hoogte 68 mm, diepte 71,5 mm, breedte in module-eenheden: 4
