Inleiding

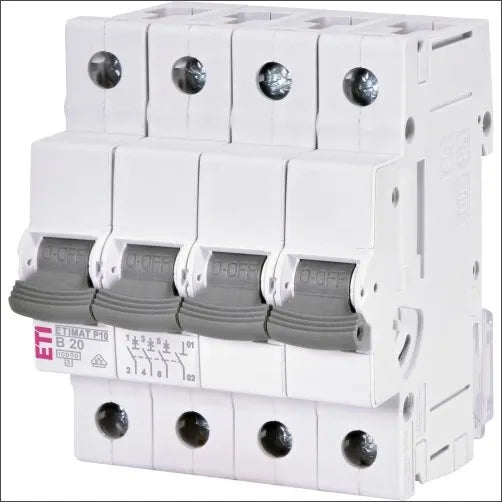

De ETI ETIMAT P10 B20A 3P+N installatieautomaat is een vierpolige automaat met B-karakteristiek en een nominale stroom van 20 A, geschikt voor toepassingen waar een meeschakelende nul en compacte bouwbreedte gewenst zijn.

Belangrijkste kenmerken

Deze ETI ETIMAT P10 installatieautomaat heeft in totaal 4 polen, waarvan 3 beveiligde polen en een meeschakelende nul. De nominale stroom bedraagt 20 A en de uitschakelkarakteristiek is type B. Het apparaat is geschikt voor AC/DC met een nominale (meet)spanning tot 415 V en een nominale isolatiespanning Ui van 500 V.

Met een afschakelvermogen van 10 kA volgens EN 60898 en IEC 60947-2 bij zowel 230 V als 400 V biedt deze automaat een hoge schakelcapaciteit. De energiebegrenzingsklasse is 3 en de nominale stoothoudspanning (Uimp) bedraagt 6 kV. De beschermingsgraad is IP20 en de overspanningscategorie is 3 met een vervuilingsgraad 2.

De ETIMAT P10 B20A 3P+N heeft een bouwbreedte van 70 mm en een breedte van 4 module-eenheden, met een inbouwdiepte van 69 mm. De aansluitbare geleiderdoorsnede, zowel eendraads als meerdraads, ligt tussen 1 en 25 mm². De automaat is geschikt voor gebruik in een omgevingstemperatuur van -40 tot 70 °C en maakt de aansluiting van nevenapparatuur mogelijk. De grijze tuimelhandel zorgt voor een duidelijke bediening.

Kenmerken op een rij

• ETI ETIMAT P10 installatieautomaat B20A 3P+N, 4 module-eenheden
• Nominale stroom 20 A en uitschakelkarakteristiek B
• 4 polen totaal, waarvan 3 beveiligde polen en meeschakelende nul
• Nominale (meet)spanning tot 415 V, spanningstype AC/DC, Ui 500 V
• Nominaal afschakelvermogen 10 kA bij 230 V en 400 V (EN 60898/IEC 60947-2)
