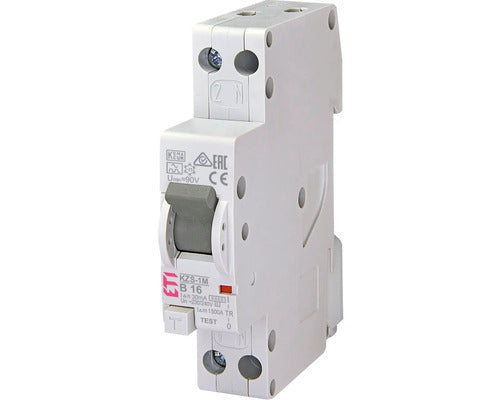

ETI KZS-1M Aardlekautomaat 1P+N 30mA – Compacte beveiliging voor elektrische eindgroepen

De ETI KZS-1M is een compacte en betrouwbare aardlekautomaat (alamat) die elektrische eindgroepen tegelijkertijd beschermt tegen overbelasting, kortsluiting en foutstromen naar aarde. De KZS-1M-serie is speciaal ontwikkeld om de functies van een installatieautomaat en aardlekschakelaar te combineren in één compact apparaat van slechts één module (18 mm) breed. Hierdoor is deze aardlekautomaat bijzonder geschikt voor moderne groepenkasten waarin ruimtebesparing en een efficiënte installatie belangrijk zijn.

De ETI KZS-1M is verkrijgbaar in verschillende nominale stromen en uitvoeringen. De uitvoering wordt toegepast als 1P+N aardlekautomaat op een nominale spanning van 230 V AC en is beschikbaar met onder andere B- of C-karakteristiek en verschillende aardlekgevoeligheden. Voor de juiste uitvoering is het belangrijk om het exacte ampèrage en de aardlekwaarde te controleren voordat u de automaat toepast.

Twee beveiligingen in één compacte automaat

Een belangrijk voordeel van de ETI KZS-1M is dat twee belangrijke beveiligingsfuncties in één component zijn gecombineerd.

De installatieautomaat beschermt de aangesloten bekabeling en elektrische apparatuur tegen overbelasting en kortsluiting. Daarnaast bewaakt de geïntegreerde aardlekbeveiliging de stroom die door de installatie loopt. Wanneer een ongewenste foutstroom naar aarde wordt gedetecteerd, schakelt de aardlekautomaat de betreffende groep automatisch uit.

Hierdoor hoeft voor iedere afzonderlijke eindgroep niet apart een installatieautomaat en aardlekschakelaar te worden toegepast. Dit bespaart ruimte in de groepenkast en maakt het mogelijk om afzonderlijke groepen onafhankelijk van elkaar te beveiligen.

Compacte uitvoering van slechts 1 module

De KZS-1M onderscheidt zich door zijn compacte formaat. De aardlekautomaat heeft een breedte van slechts 18 mm, oftewel één module. Hierdoor is de ETI KZS-1M ideaal voor groepenkasten met beperkte ruimte of voor installaties waarin meerdere afzonderlijke eindgroepen individueel moeten worden beveiligd.

Een aardlekautomaat per groep biedt bovendien een praktisch voordeel bij een storing. Wanneer bijvoorbeeld één eindgroep wordt uitgeschakeld door een aardlek, blijven andere groepen in principe gewoon ingeschakeld. Hierdoor wordt voorkomen dat een volledige installatie onnodig spanningsloos raakt.

1P+N uitvoering

De ETI KZS-1M is uitgevoerd als 1P+N. Hierbij wordt één pool beveiligd en wordt de nulgeleider meegeschakeld. De uitvoering is bedoeld voor gangbare 230 V AC eindgroepen.

De combinatie van fasebeveiliging en meeschakeling van de nul maakt de KZS-1M bijzonder geschikt voor toepassing in moderne woning- en utiliteitsinstallaties. De aardlekautomaat kan worden gemonteerd op een standaard DIN-rail.

Type A aardlekbeveiliging

De actuele ETI KZS-uitvoeringen zijn onder andere verkrijgbaar met type A aardlekbeveiliging. Type A aardlekbeveiliging is geschikt voor installaties waarin naast wisselstromen ook pulserende gelijkstromen kunnen voorkomen, zoals bij diverse moderne elektronische apparaten.

De exacte aardlekgevoeligheid is afhankelijk van de gekozen uitvoering. Binnen de KZS-1M-serie zijn bijvoorbeeld uitvoeringen beschikbaar met 30 mA, 100 mA en andere nominale foutstromen. Controleer daarom altijd het volledige artikelnummer van de betreffende uitvoering voordat u het product installeert.

Betrouwbare kortsluit- en overbelastingsbeveiliging

Naast de aardlekfunctie beschikt de KZS-1M over een thermisch-magnetische beveiliging tegen overbelasting en kortsluiting. Afhankelijk van de uitvoering kan de automaat worden geleverd met een B- of C-karakteristiek.

De B-karakteristiek is vooral geschikt voor algemene eindgroepen met relatief lage inschakelstromen. Een C-karakteristiek is beter geschikt voor bepaalde belastingen met hogere inschakelstromen, bijvoorbeeld motoren of apparatuur die bij inschakelen tijdelijk een hogere stroom vraagt.

De KZS-1M-serie heeft een kortsluitafschakelvermogen van 6 kA voor de betreffende standaarduitvoeringen.

Vergrendelbare uitvoering

Een praktisch veiligheidskenmerk van de ETI KZS-1M is de mogelijkheid om de automaat mechanisch te vergrendelen. Hierdoor kan de schakelstand tijdens werkzaamheden worden beveiligd tegen ongewenst veranderen.

Dit kan met name interessant zijn voor professionele installateurs en onderhoudswerkzaamheden waarbij duidelijk moet zijn dat een bepaalde groep uitgeschakeld blijft.

Eenvoudige DIN-railmontage

De KZS-1M is ontworpen voor montage op een standaard DIN-rail in een groepenkast of verdeelinrichting. Dankzij het compacte formaat en de overzichtelijke aansluitingen kan de aardlekautomaat efficiënt worden geïntegreerd in bestaande en nieuwe installaties.

De aansluitingen zijn geschikt voor geleiders van 1 tot 10 mm². De maximale aansluitklemkoppelwaarde bedraagt volgens de technische documentatie 1,5 Nm.

Toepassingen

De ETI KZS-1M kan worden gebruikt voor uiteenlopende toepassingen waarbij een afzonderlijke eindgroep zowel tegen overstroom als tegen aardlek moet worden beveiligd.

Denk bijvoorbeeld aan:

• Woningen en appartementen
• Kleine bedrijfsinstallaties
• Verlichtingsgroepen
• Wandcontactdoosgroepen
• Afzonderlijke keukenapparatuur
• Technische installaties
• Tuin- en buiteninstallaties
• Kleine machines en apparatuur
• Renovatie van bestaande groepenkasten
• Uitbreiding van verdeelinrichtingen

De juiste uitvoering moet altijd worden gekozen op basis van de aangesloten belasting, kabeldoorsnede, aardlekgevoeligheid en de eisen die voor de betreffende elektrische installatie gelden.

Belangrijkste voordelen van de ETI KZS-1M

• Geïntegreerde aardlek- en installatieautomaat
• Compacte uitvoering van slechts 1 module / 18 mm
• Geschikt voor 230 V AC-installaties
• 1P+N uitvoering
• Bescherming tegen aardlek, overbelasting en kortsluiting
• Verkrijgbaar met type A aardlekbeveiliging
• Verkrijgbaar met verschillende nominale foutstromen
• B- en C-karakteristieken beschikbaar binnen de serie
• Kortsluitafschakelvermogen tot 6 kA voor de standaard KZS-1M-uitvoeringen
• Geschikt voor DIN-railmontage
• Mogelijkheid tot vergrendeling
• Aansluitbaar met geleiders van 1–10 mm²
• Ruimtebesparende oplossing voor moderne groepenkasten
• Betrouwbare kwaliteit van ETI

Technische specificaties

De KZS-1M is een productfamilie met meerdere uitvoeringen. Waarden zoals nominale stroom, aardlekgevoeligheid en uitschakelkarakteristiek verschillen per specifieke variant.

ETI KZS-1M kopen bij Uwwoningveilig.nl

De ETI KZS-1M is een uitstekende keuze wanneer u een compacte oplossing zoekt waarin aardlekbeveiliging en overstroombeveiliging worden gecombineerd. Dankzij de breedte van slechts één module is de aardlekautomaat bijzonder geschikt voor moderne groepenkasten waarin iedere eindgroep afzonderlijk moet kunnen worden beveiligd.

Met zijn 1P+N uitvoering, 230 V AC bedrijfsspanning, 6 kA kortsluitvastheid en compacte DIN-railbehuizing biedt de KZS-1M een praktische en professionele oplossing voor woningbouw, renovatie en utiliteitsinstallaties.

Bestel de ETI KZS-1M eenvoudig bij Uwwoningveilig.nl, uw specialist in installatieautomaten, aardlekautomaten, groepenkasten en elektrotechnische beveiligingscomponenten.
