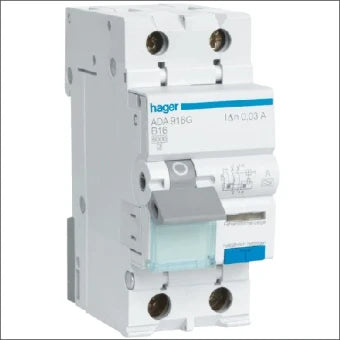

Hager ADA916G – Aardlekautomaat 1P+N 16A B-karakteristiek 30mA klasse A

De Hager ADA916G is een hoogwaardige aardlekautomaat (HACO) voor het beveiligen van elektrische eindgroepen tegen zowel overbelasting en kortsluiting als lekstromen. Deze 1-polige+N aardlekautomaat heeft een nominale stroom van 16 A, een B-karakteristiek, een aardlekgevoeligheid van 30 mA en aardlekbeveiliging van klasse/type A.

Doordat de installatieautomaat en aardlekschakelaar in één compacte module zijn gecombineerd, biedt de ADA916G een praktische en ruimtebesparende oplossing voor moderne groepenkasten. De aardlekautomaat neemt slechts 2 modules in de groepenkast in beslag en is geschikt voor montage op een DIN-rail.

De Hager ADA916G is daarmee uitstekend geschikt voor toepassing in woningen, utiliteitsgebouwen en andere laagspanningsinstallaties waar afzonderlijke groepen betrouwbaar moeten worden beveiligd.

Gecombineerde beveiliging tegen kortsluiting, overbelasting en lekstroom

Een belangrijk voordeel van de Hager ADA916G is dat meerdere beveiligingsfuncties in één component zijn samengebracht. De aardlekautomaat bewaakt de aangesloten elektrische groep en schakelt uit wanneer zich een gevaarlijke situatie voordoet.

De installatieautomaat beschermt de bedrading en aangesloten apparatuur tegen overbelasting en kortsluiting. Daarnaast bewaakt de aardlekfunctie het verschil tussen de heen- en teruggaande stroom. Wanneer een lekstroom van de ingestelde waarde wordt bereikt, kan de aardlekautomaat de betreffende groep automatisch uitschakelen.

De ADA916G heeft een nominale aardlekstroom van 30 mA en is uitgevoerd met klasse/type A aardlekbeveiliging.

16A B-karakteristiek

De Hager ADA916G heeft een nominale stroom van 16 ampère en een B-karakteristiek. Een B-karakteristiek is een veelgebruikte karakteristiek voor algemene elektrische eindgroepen en toepassingen met relatief lage inschakelstromen.

De 16A uitvoering kan bijvoorbeeld worden toegepast voor afzonderlijke groepen voor verlichting, wandcontactdozen en andere geschikte huishoudelijke of zakelijke elektrische belastingen. De daadwerkelijke toepassing en dimensionering moeten altijd worden afgestemd op de installatie, bekabeling, belasting en geldende voorschriften.

Het nominale kortsluitafschakelvermogen bedraagt 6 kA, waarmee de ADA916G geschikt is voor installaties waarvoor een kortsluitafschakelvermogen van 6 kA vereist is.

Type A aardlekbeveiliging

De ADA916G beschikt over type A aardlekbeveiliging. Dit maakt de aardlekautomaat geschikt voor moderne elektrische installaties waarin naast wisselstromen ook pulserende gelijkstroomcomponenten kunnen voorkomen.

Dit is met name relevant bij moderne elektrische apparatuur met elektronische voedingen. Denk bijvoorbeeld aan huishoudelijke apparaten, computers, LED-verlichting en diverse elektronische systemen.

De combinatie van een 30 mA aardlekbeveiliging met een 16A installatieautomaat maakt de ADA916G een veelzijdige oplossing voor individuele eindgroepen.

Ruimtebesparend ontwerp voor de groepenkast

De Hager ADA916G heeft een breedte van 35 mm, oftewel 2 modules van 17,5 mm. Hierdoor blijft de benodigde ruimte in de groepenkast beperkt.

De aardlekautomaat is geschikt voor montage op een DIN-rail en kan worden geïntegreerd in geschikte Hager groepenkasten en verdelers. Hager vermeldt daarnaast een biconnect-aansluiting aan de onderzijde, waardoor het product geschikt is voor bepaalde Hager aansluit- en railoplossingen.

Dankzij de compacte uitvoering is een aardlekautomaat zoals de ADA916G bijzonder interessant wanneer iedere eindgroep afzonderlijk van aardlekbeveiliging moet worden voorzien zonder veel extra ruimte in de groepenkast te gebruiken.

Individuele beveiliging per groep

Een aardlekautomaat heeft ten opzichte van een traditionele combinatie van een installatieautomaat en een centrale aardlekschakelaar een belangrijk praktisch voordeel: iedere afzonderlijke groep kan zijn eigen aardlekbeveiliging krijgen.

Wanneer een aardlekautomaat aanspreekt, wordt in principe alleen de betreffende groep uitgeschakeld. Andere groepen kunnen hierdoor in bedrijf blijven. Dit kan bijdragen aan een overzichtelijke en bedrijfszekere elektrische installatie.

Voor installaties waarbij continuïteit belangrijk is, kan deze individuele beveiliging per groep een interessante oplossing zijn.

Geschikt voor woningen en utiliteit

De Hager ADA916G kan worden toegepast in uiteenlopende elektrische installaties. Voorbeelden zijn:

• Woningen en appartementen
• Renovatieprojecten
• Nieuwbouw
• Garages en bijgebouwen
• Kantoren
• Winkelpanden
• Kleine bedrijfsruimten
• Technische ruimtes
• Algemene eindgroepen
• Installaties waarbij afzonderlijke aardlekbeveiliging gewenst is

De juiste toepassing is afhankelijk van de elektrische installatie en de geldende installatievoorschriften. Laat werkzaamheden aan de elektrische installatie uitvoeren door een gekwalificeerde installateur.

Betrouwbare Hager kwaliteit

Hager is een gerenommeerd merk binnen de elektrotechnische sector en levert onder andere groepenkasten, installatieautomaten, aardlekschakelaars, aardlekautomaten en diverse componenten voor energieverdeling.

De ADA916G maakt deel uit van het Hager HACO-assortiment. Hager specificeert voor dit model onder andere een elektrische levensduur van 2.000 schakelingen en een maximale mechanische levensduur van 2.000 schakelingen. De bedrijfstemperatuur bedraagt volgens de productspecificaties -25 °C tot +40 °C.

Eenvoudige integratie in een DIN-rail groepenkast

De ADA916G is ontworpen voor montage in een modulaire groepenkast. De installatieautomaat heeft een hoogte van 83 mm, een breedte van 35 mm en een diepte van 68 mm volgens de technische documentatie van Hager.

De aansluiting gebeurt met schroefaansluitingen. Voor massieve aders ondersteunt de aansluiting aderdoorsneden van 1 tot 25 mm² en voor soepele aders 1 tot 16 mm², afhankelijk van de betreffende aansluitpositie. Hager specificeert een aansluitkoppel van 2,10 Nm.

Belangrijkste voordelen van de Hager ADA916G

2-in-1 beveiliging
De ADA916G combineert een installatieautomaat met aardlekbeveiliging in één component.

16A nominale stroom
Geschikt voor passende eindgroepen met een nominale belasting van maximaal 16 A, rekening houdend met de volledige installatie.

B-karakteristiek
Geschikt voor algemene elektrische eindgroepen met de daarbij behorende belastingkarakteristieken.

30 mA aardlekbeveiliging
Voor beveiliging tegen lekstromen met een nominale aanspreekwaarde van 30 mA.

Type A
Geschikt voor moderne elektrische installaties met belastingen waarbij pulserende gelijkstroomcomponenten kunnen voorkomen.

6 kA afschakelvermogen
Het nominale kortsluitafschakelvermogen bedraagt 6 kA volgens IEC 60898-1.

Compact formaat
De aardlekautomaat neemt slechts 2 modules in beslag.

DIN-rail montage
Geschikt voor montage in een geschikte modulaire groepenkast.

Individuele groepsbeveiliging
Iedere groep kan afzonderlijk worden beveiligd tegen overbelasting, kortsluiting en aardlekstromen.

Technische specificaties Hager ADA916G

De technische gegevens zijn gebaseerd op de actuele productinformatie en het productdatablad van Hager.

Hager ADA916G kopen bij Uwwoningveilig.nl

De Hager ADA916G aardlekautomaat 1P+N 16A B-karakteristiek 30mA type A is een uitstekende keuze voor het veilig en overzichtelijk beveiligen van afzonderlijke elektrische groepen.

Door de combinatie van installatieautomaat en aardlekbeveiliging in één compacte behuizing bespaart u ruimte in de groepenkast en beschikt iedere aangesloten eindgroep over een eigen beveiligingscomponent. Met de 16A nominale stroom, B-karakteristiek, 30 mA aardlekbeveiliging, type A en 6 kA afschakelvermogen is de ADA916G geschikt voor een breed scala aan toepassingen binnen woningbouw en utiliteit.

Bij Uwwoningveilig.nl vindt u een breed assortiment elektrotechnische producten van gerenommeerde merken zoals Hager. De ADA916G is een geschikte keuze wanneer u op zoek bent naar een originele Hager aardlekautomaat voor een professionele en betrouwbare elektrische installatie.

Let op: de keuze, dimensionering en installatie van een aardlekautomaat moeten altijd worden afgestemd op de betreffende elektrische installatie en de geldende normen en voorschriften. Laat de installatie bij voorkeur uitvoeren en controleren door een vakbekwaam elektrotechnisch installateur.
