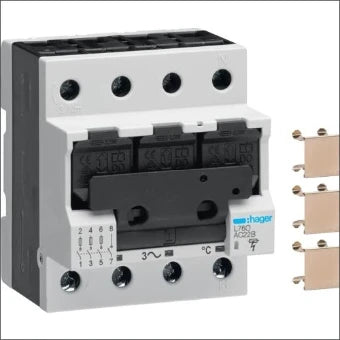

Hager L760 – D02 patroonlastscheider 3-polig + N, 63 A met Bi-Connect aansluiting

De Hager L760 is een professionele D02 patroonlastscheider voor DIN-rail, geschikt voor het beveiligen en schakelen van elektrische installaties met 3 fasen + nul. De patroonlastscheider is geschikt voor D02-smeltpatronen en heeft een nominale stroom van 63 A. Dankzij de Bi-Connect aansluiting kan de L760 flexibel worden geïntegreerd in moderne verdeelinrichtingen en elektrische verdeelkasten.

De Hager L760 is ontwikkeld voor toepassingen waarbij een betrouwbare en veilig toegankelijke beveiliging van een elektrische installatie noodzakelijk is. Het apparaat biedt ruimte voor D02-smeltpatronen van onder andere 20 A, 25 A, 32 A, 35 A, 40 A, 50 A en 63 A.

Voor professionele installateurs is de L760 interessant vanwege de combinatie van een hoge nominale stroom, compacte DIN-railmontage, duidelijke schakelwerking en een hoge voorwaardelijke kortsluitvastheid.

D02 patroonlastscheider

De Hager L760 is specifiek ontworpen voor D02-smeltpatronen. Deze zekeringen worden veel toegepast voor het beveiligen van elektrische installaties tegen overbelasting en kortsluiting.

De patroonlastscheider maakt het mogelijk om de betreffende zekeringen op een overzichtelijke en veilige manier in een verdeelinrichting onder te brengen.

De nominale stroom van de patroonlastscheider bedraagt 63 A. Afhankelijk van de gekozen installatie en beveiligingswaarde kunnen D02-patronen van verschillende nominale waarden worden toegepast.

3-polig + nul

De Hager L760 is uitgevoerd als een 3-polige patroonlastscheider met nulgeleider (3P+N). Hierdoor is het product geschikt voor toepassingen binnen driefasige elektrische installaties.

De drie fasen kunnen met de D02-smeltpatronen worden beveiligd, terwijl de nulgeleider onderdeel vormt van de schakel-/lastscheiderconfiguratie.

Dit maakt de L760 bijzonder geschikt voor bijvoorbeeld:

• Hoofdverdelers
• Onderverdelers
• Bedrijfsinstallaties
• Utiliteitsbouw
• Grotere wooninstallaties
• Technische installaties
• Industriële verdeelinrichtingen
• Installaties met een 3-fasen aansluiting

De exacte toepassing en configuratie moeten altijd worden afgestemd op het ontwerp van de elektrische installatie.

Nominale stroom van 63 A

De Hager L760 heeft een nominale stroom van 63 A. Hiermee is de patroonlastscheider geschikt voor relatief zwaar belaste elektrische installaties.

De maximale belasting wordt uiteraard mede bepaald door de toegepaste smeltpatronen, bekabeling, voorbeveiliging en de overige componenten van de installatie.

De patroonlastscheider kan worden gebruikt met D02-patronen van:

• 20 A
• 25 A
• 32 A
• 35 A
• 40 A
• 50 A
• 63 A

Hoge kortsluitvastheid

Een belangrijk technisch voordeel van de Hager L760 is de hoge nominale voorwaardelijke kortsluitstroom van 50 kA. Dit maakt de patroonlastscheider geschikt voor toepassingen waarin een hoge kortsluitvastheid vereist is.

De daadwerkelijke kortsluitbeveiliging van de installatie is uiteraard afhankelijk van de complete installatieopbouw en de gekozen zekeringen.

Bi-Connect aansluiting

De Hager L760 beschikt over een Bi-Connect aansluiting. Dit Hager-aansluitsysteem maakt het mogelijk om de component flexibel in een verdeelinrichting te integreren.

Dit is vooral praktisch bij het opbouwen van verdeelkasten waarin verschillende Hager-componenten met elkaar worden gecombineerd.

De Bi-Connect technologie draagt bij aan een overzichtelijke en efficiënte bedrading en maakt het mogelijk om de L760 op een professionele manier in een Hager-installatie te integreren.

DIN-rail montage

De Hager L760 is ontworpen voor montage op een standaard DIN-rail. Hierdoor kan de patroonlastscheider eenvoudig worden opgenomen in een elektrische verdeelkast of verdeler.

De montage is overzichtelijk en sluit aan bij de gebruikelijke modulaire opbouw van moderne verdeelinrichtingen.

De L760 heeft een breedte van ongeveer 72 mm en een hoogte van circa 84 mm. De diepte bedraagt ongeveer 76 mm.

Aanraakveilig ontwerp

Veiligheid tijdens gebruik en onderhoud is een belangrijk aandachtspunt bij elektrische verdeelinrichtingen. De Hager L760 beschikt over een aanraakveilige constructie en is volgens Hager vinger- en handrugveilig uitgevoerd.

Hierdoor worden de spanningsvoerende delen tijdens normaal gebruik beter afgeschermd.

Uiteraard mag werkzaamheden aan een elektrische installatie uitsluitend worden uitgevoerd door een daarvoor bevoegd en vakbekwaam persoon.

Aansluiting voor verschillende aderdoorsneden

De Hager L760 biedt ruime aansluitmogelijkheden. Zowel massieve als soepele aders kunnen worden aangesloten binnen het door Hager opgegeven bereik.

De aansluitdoorsnede bedraagt:

• Soepele ader: 1,5 – 25 mm²
• Massieve ader: 1,5 – 25 mm²

Hierdoor is de patroonlastscheider geschikt voor een breed scala aan installatietoepassingen.

Stevige constructie voor verdeelinrichtingen

De L760 is ontworpen voor professioneel gebruik in verdeelinrichtingen. De combinatie van een stevige kunststof behuizing, DIN-railmontage en aanraakbeveiliging maakt het product geschikt voor langdurige toepassing binnen elektrische installaties.

De patroonlastscheider is ontwikkeld voor een bedrijfstemperatuur van ongeveer -25 °C tot +40 °C.

Gebruikerscategorie AC-22B

Hager specificeert voor de L760 een gebruikscategorie van AC-22B.

Dit geeft aan voor welk type schakelbelasting het apparaat is ontworpen. De gebruikscategorie is een belangrijke technische eigenschap bij het selecteren van een geschikte lastscheider.

Verliesvermogen

Bij de nominale stroom van 63 A bedraagt het totale vermogensverlies volgens de Hager-specificatie ongeveer 1,8 W, exclusief het verliesvermogen van de in het apparaat geïnstalleerde zekeringen. Voor de zekering zelf wordt een verliesvermogen van ongeveer 5,5 W opgegeven.

Bij het ontwerpen van een verdeelkast moet met het totale warmteverlies van alle componenten rekening worden gehouden.

Toepassingen

De Hager L760 kan worden toegepast in verschillende professionele elektrische installaties.

Hoofdverdeler

De L760 kan worden toegepast als beveiligings- en scheidingscomponent in een hoofdverdeler, afhankelijk van het ontwerp van de installatie.

Onderverdeler

Ook voor onderverdelers is de D02 patroonlastscheider geschikt wanneer een 3-fasen beveiliging met D02-smeltpatronen gewenst is.

Bedrijfspanden

In bedrijfspanden kan de L760 worden gebruikt voor het beveiligen van elektrische deelinstallaties en voedingsgroepen.

Utiliteitsbouw

Door de hoge nominale stroom en professionele uitvoering is de patroonlastscheider geschikt voor diverse utiliteitstoepassingen.

Technische installaties

De L760 kan onderdeel zijn van installaties voor bijvoorbeeld machines, technische ruimtes en andere elektrische systemen waarbij D02-zekeringen worden toegepast.

Technische specificaties Hager L760

De bovenstaande technische gegevens zijn gebaseerd op de actuele Hager-productspecificatie voor de L76O.

Belangrijkste voordelen

• Originele Hager L760 / L76O
• D02 patroonlastscheider
• 3-polige uitvoering met nul
• Geschikt voor 3-fasen installaties
• Nominale stroom 63 A
• Geschikt voor D02-smeltpatronen
• Ondersteunt meerdere zekeringwaarden
• Bi-Connect aansluiting
• Geschikt voor DIN-rail
• Voorwaardelijke kortsluitstroom tot 50 kA
• Aanraakveilige uitvoering
• Geschikt voor aderdoorsneden tot 25 mm²
• Gebruikscategorie AC-22B
• Geschikt voor professionele verdeelinrichtingen
• Robuuste Hager-kwaliteit

Hager L760 kopen bij Uwwoningveilig.nl

De Hager L760 D02 patroonlastscheider 3-polig + N 63 A met Bi-Connect aansluiting is een professionele oplossing voor het beveiligen en scheiden van driefasige elektrische installaties met D02-smeltpatronen.

Door de combinatie van 63 A nominale stroom, D02-zekeringen, DIN-railmontage, Bi-Connect aansluiting en een voorwaardelijke kortsluitvastheid van 50 kA is de L760 bijzonder geschikt voor toepassing in verdeelkasten, hoofdverdelers en onderverdelers.

De Hager L760 is bovendien al terug te vinden in het assortiment van Uwwoningveilig.nl als D02-patroonlastscheider 3P+N 63 A met Bi-Connect aansluiting.

Let op: de Hager L760 is een professioneel elektrotechnisch component. De keuze van de juiste D02-smeltpatronen, kabeldoorsneden en voorbeveiliging moet worden afgestemd op de complete installatie. Montage en werkzaamheden aan elektrische installaties moeten volgens de geldende voorschriften en door een vakbekwaam persoon worden uitgevoerd.

Hager L760 – D02 patroonlastscheider · 3P+N · 63 A · Bi-Connect · DIN-rail · 50 kA · professionele verdeelinrichtingen.
