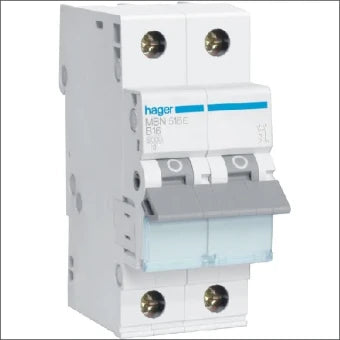

Hager MBN516E – Installatieautomaat 1P+N 16A B-karakteristiek 6kA

De Hager MBN516E is een hoogwaardige 1P+N installatieautomaat van 16 A met een B-karakteristiek en een kortsluitafschakelvermogen van 6 kA. Deze compacte installatieautomaat is ontworpen voor de beveiliging van elektrische eindgroepen tegen overbelasting en kortsluiting en is geschikt voor toepassing in moderne groepenkasten en verdeelinrichtingen.

De MBN516E maakt deel uit van de professionele Hager MBN-serie en combineert betrouwbare beveiliging met een praktische montage en brede aansluitmogelijkheden. Dankzij de uitvoering als 1-polig + N wordt de fase beveiligd terwijl de nul gelijktijdig wordt meegeschakeld. De automaat neemt 2 module-eenheden in beslag en is geschikt voor montage op een standaard DIN-rail.

Betrouwbare beveiliging van elektrische groepen

Een installatieautomaat vormt een belangrijk onderdeel van iedere elektrische verdeelinrichting. De Hager MBN516E beschermt de aangesloten elektrische installatie tegen situaties waarbij de stroom gedurende langere tijd te hoog wordt of waarbij een kortsluiting ontstaat.

Wanneer de stroom boven de toegestane waarde komt, schakelt de installatieautomaat de betreffende groep automatisch uit. Hierdoor worden bedrading en aangesloten apparatuur beschermd tegen overbelasting en mogelijke schade.

De MBN516E heeft een nominale stroom van 16 A. Bij normale omstandigheden kan een groep dus worden belast tot de daarvoor bestemde nominale stroom, waarbij uiteraard rekening moet worden gehouden met de volledige installatie en de geldende installatievoorschriften.

1-polig + nul

De Hager MBN516E is uitgevoerd als 1P+N, oftewel één beveiligde fasepool met een meeschakelende nul. In totaal beschikt het apparaat over twee polen.

De fase wordt thermisch en magnetisch beveiligd. De nul wordt gelijktijdig met de fase afgeschakeld. Dit biedt een praktische oplossing voor 230V-eindgroepen in moderne groepenkasten.

Volgens de technische specificaties heeft de MBN516E één beveiligde pool en één meeschakelende nul.

B-karakteristiek

De B-karakteristiek maakt de MBN516E geschikt voor veel algemene elektrische eindgroepen.

Een installatieautomaat met B-karakteristiek reageert relatief snel bij hoge overstroom. Hierdoor wordt de automaat veel toegepast voor normale huishoudelijke en algemene elektrische belastingen.

Voorbeelden zijn:

• Verlichtingsgroepen
• Algemene wandcontactdoosgroepen
• Elektrische installaties in woningen
• Algemene eindgroepen
• Kleine kantoorinstallaties
• Diverse lichte elektrische belastingen

De exacte toepassing moet altijd worden afgestemd op de eigenschappen van de aangesloten apparatuur, bekabeling en de volledige elektrische installatie.

6 kA kortsluitafschakelvermogen

De Hager MBN516E heeft een nominaal kortsluitafschakelvermogen van 6 kA bij 230 V AC volgens IEC/EN 60898-1. Dit betekent dat de automaat onder de gespecificeerde omstandigheden een kortsluitstroom tot 6.000 A veilig kan afschakelen binnen de toepasselijke normvoorwaarden.

De automaat heeft daarnaast een hoge energiebegrenzingsklasse klasse 3, wat bijdraagt aan het beperken van de doorgelaten kortsluitenergie.

Geschikt voor 230 V AC

De MBN516E is ontworpen voor 230 V AC en een frequentie van 50–60 Hz. De nominale isolatiespanning bedraagt 500 V, terwijl de nominale stoothoudspanning 4 kV bedraagt.

Hiermee is de automaat geschikt voor de gangbare laagspanningsinstallaties waarvoor dit type beveiligingscomponent wordt toegepast.

Bi-Connect aansluittechniek

Een belangrijk voordeel van de Hager MBN-serie is de toepassing van Bi-Connect aan de onderzijde. Hierdoor kan de installatieautomaat eenvoudig worden gecombineerd met geschikte Hager kamrails en andere modulaire componenten.

De bovenaansluiting is uitgevoerd als schroefaansluiting, terwijl de onderaansluiting voor modulaire componenten gebruikmaakt van het Hager Bi-Connect-systeem.

Dit maakt de MBN516E bijzonder interessant voor professionele installateurs die werken met Hager verdeelinrichtingen en kamrails.

Geschikt voor Hager kamrails

Hager vermeldt verschillende bijpassende kamrails voor de MBN516E, waaronder onder andere de KDN263B, KDN280B, KDN451E en KDN451D.

Hierdoor kan de installatieautomaat worden opgenomen in een overzichtelijke en professioneel opgebouwde groepenkast.

Brede aansluitmogelijkheden

De aansluitklemmen van de MBN516E bieden ruimte voor relatief grote aderdoorsneden.

Voor massieve aders is een aansluitdoorsnede van 1 tot 35 mm² opgegeven. Voor soepele aders bedraagt het bereik 1 tot 25 mm².

De aansluitklemmen moeten worden vastgezet met het door Hager voorgeschreven aandraaimoment van 2,8 Nm.

Dit zorgt voor een betrouwbare elektrische verbinding wanneer de installatie volgens de voorschriften wordt uitgevoerd.

Compacte uitvoering

Ondanks de uitgebreide technische eigenschappen blijft de MBN516E compact. De installatieautomaat heeft een breedte van 35 mm, wat overeenkomt met 2 module-eenheden in een modulaire verdeelinrichting. De afmetingen bedragen ongeveer 83 × 35 × 70 mm.

Door deze compacte maatvoering kan de automaat efficiënt worden toegepast in groepenkasten waarin de beschikbare ruimte beperkt is.

Montage op DIN-rail

De Hager MBN516E is ontworpen voor montage in modulaire verdeelinrichtingen. De installatieautomaat kan worden opgenomen in een DIN-railmontage en is geschikt voor toepassing in groepenkasten en elektrische verdeelkasten.

De montagepositie kan volgens Hager 360° worden georiënteerd, wat extra flexibiliteit biedt tijdens de installatie.

Geschikt voor verschillende toepassingen

De Hager MBN516E kan worden toegepast in uiteenlopende elektrische installaties.

Woningbouw

Voor de beveiliging van algemene 230V-eindgroepen in woningen, appartementen en andere woongebouwen.

Renovatie

Dankzij de compacte 2-module uitvoering en aansluiting op Hager kamrails is de automaat geschikt voor het uitbreiden of moderniseren van bestaande verdeelinrichtingen.

Utiliteitsbouw

Ook voor kantoren, winkels en andere utiliteitsgebouwen kan de MBN516E worden gebruikt voor geschikte eindgroepen.

Professionele groepenkasten

De MBN516E is vooral interessant voor installateurs die een betrouwbare en overzichtelijke Hager verdeelinrichting samenstellen.

Uitbreidbaar met accessoires

De MBN516E kan worden gecombineerd met diverse Hager accessoires. Hager noemt onder andere:

• Kamrails
• Aardlekelementen
• Hulpcontactblokken
• Shunt-afschakelingen
• Nulspanningsspoelen

Hiermee kan de installatie verder worden uitgebreid met aanvullende functies, afhankelijk van de eisen van de elektrische installatie.

Veilig en betrouwbaar

Hager ontwikkelt de MBN-serie voor betrouwbare beveiliging van elektrische installaties. De MBN516E heeft een IP20-beschermingsgraad en is geschikt voor een omgevingstemperatuur van -25 °C tot +70 °C.

De installatieautomaat voldoet aan de relevante normen voor installatieautomaten en beschikt over een energiebegrenzingsklasse 3.

Technische specificaties Hager MBN516E

De technische gegevens zijn gebaseerd op de actuele productinformatie van Hager.

Belangrijkste voordelen

• Originele Hager installatieautomaat
• 1P+N uitvoering
• 16 A nominale stroom
• B-karakteristiek
• 6 kA kortsluitafschakelvermogen
• Meeschakelende nul
• Slechts 2 modules breed
• Geschikt voor 230 V AC
• Bi-Connect aansluiting voor modulaire componenten
• Geschikt voor Hager kamrails
• Brede aansluitmogelijkheden
• Energiebegrenzingsklasse 3
• IP20
• Bedrijfstemperatuur van -25 °C tot +70 °C
• Geschikt voor woningbouw en utiliteit
• Professionele Hager kwaliteit

Hager MBN516E kopen bij Uwwoningveilig.nl

De Hager MBN516E 16A B-karakteristiek 1P+N installatieautomaat is een betrouwbare oplossing voor het beveiligen van geschikte 230V-eindgroepen tegen overbelasting en kortsluiting. Dankzij de combinatie van een 16 A nominale stroom, B-karakteristiek, 6 kA afschakelvermogen en meeschakelende nul is deze automaat geschikt voor veel algemene toepassingen binnen laagspanningsinstallaties.

De 2-module brede uitvoering, Bi-Connect aansluiting en compatibiliteit met Hager kamrails maken de MBN516E bovendien bijzonder geschikt voor professionele groepenkasten en verdeelinrichtingen.

Let op: de keuze voor een installatieautomaat moet altijd worden afgestemd op de kabeldoorsnede, belasting, kortsluitvastheid en overige eigenschappen van de elektrische installatie. Montage en aansluiting dienen volgens de geldende elektrotechnische voorschriften door een bevoegd/vakbekwaam persoon te worden uitgevoerd.

Bestel de Hager MBN516E eenvoudig bij Uwwoningveilig.nl en kies voor betrouwbare Hager beveiliging voor professionele elektrische installaties.
