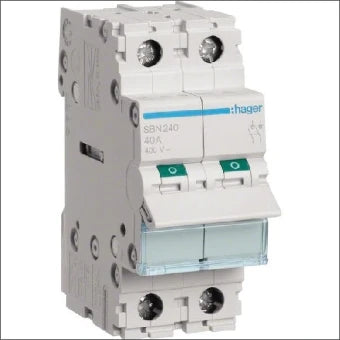

Hager SBN240 – Modulaire lastscheider 2-polig 40A

De Hager SBN240 is een professionele 2-polige modulaire lastscheider met een nominale stroom van 40 A. Deze compacte schakelaar is ontworpen voor het veilig in- en uitschakelen van elektrische circuits binnen laagspanningsverdeelinrichtingen en groepenkasten.

Dankzij de 2-polige uitvoering, nominale spanning van 400 V AC en compacte breedte van slechts 2 modules is de SBN240 een praktische oplossing voor uiteenlopende elektrotechnische installaties. De lastscheider is geschikt voor montage op een DIN-rail en beschikt over een duidelijke grijze tuimelbediening.

Wat is een lastscheider?

Een lastscheider wordt gebruikt om een elektrisch circuit handmatig te schakelen en galvanisch te scheiden. In tegenstelling tot een installatieautomaat is een lastscheider niet bedoeld als primaire beveiliging tegen overbelasting of kortsluiting. De beveiliging van het circuit wordt daarom verzorgd door een afzonderlijke installatieautomaat, zekering of andere passende beveiligingscomponent.

De Hager SBN240 is vooral interessant wanneer een elektrische groep of installatieonderdeel op een duidelijke en betrouwbare manier handmatig moet kunnen worden uitgeschakeld.

Dit kan bijvoorbeeld nodig zijn voor:

• onderhoudswerkzaamheden;
• het spanningsloos maken van een installatie;
• het afzonderlijk uitschakelen van een groep;
• technische installaties;
• verdeelinrichtingen;
• machine- en gebouwinstallaties.

2-polige uitvoering

De SBN240 is uitgevoerd als 2P lastscheider. Beide polen worden gelijktijdig geschakeld. De uitvoering beschikt over twee maakcontacten en heeft geen afzonderlijke nulpool. Hager specificeert de SBN240 als een 2-polige lastscheider zonder nulpositie.

Deze configuratie maakt de SBN240 geschikt voor situaties waarin twee geleiders gelijktijdig moeten worden geschakeld.

Het is belangrijk om hierbij onderscheid te maken tussen een 2P-lastscheider en een 1P+N-schakelaar. De SBN240 is volgens Hager een 2P-uitvoering en moet daarom niet worden gezien als een specifieke 1P+N-hoofdschakelaar.

40A nominale stroom

De Hager SBN240 heeft een nominale stroom van 40 A. Ook voor de gebruikscategorieën AC21A, AC21B, AC22A en AC22B specificeert Hager een bedrijfsstroom van 40 A.

Hierdoor is de lastscheider geschikt voor verschillende schakeltoepassingen binnen laagspanningsinstallaties, mits de belasting en de installatie overeenkomen met de specificaties van de fabrikant.

De juiste dimensionering moet altijd worden afgestemd op de toegepaste bekabeling, beveiliging, belasting en de overige componenten in de verdeelinrichting.

Geschikt voor 400V AC

De SBN240 heeft een nominale bedrijfsspanning van 400 V AC en is geschikt voor elektrische installaties met een frequentie van 50 tot 60 Hz. De nominale isolatiespanning bedraagt 440 V.

De nominale stoothoudspanning bedraagt 6 kV, waardoor de component geschikt is voor toepassing binnen daarvoor geschikte laagspanningsverdeelinrichtingen.

Compacte modulaire uitvoering

Een belangrijk voordeel van de Hager SBN240 is het compacte formaat. De lastscheider neemt slechts 2 modules in beslag en heeft een breedte van 35 mm.

De afmetingen bedragen:

• Hoogte: 83 mm
• Breedte: 35 mm
• Diepte: 68 mm

Hierdoor kan de SBN240 eenvoudig worden geïntegreerd in een modulaire groepenkast of verdeelinrichting met DIN-rail.

DIN-rail montage

De Hager SBN240 is geschikt voor montage op een DIN-rail. Hierdoor kan de lastscheider eenvoudig worden gecombineerd met andere modulaire componenten zoals installatieautomaten, aardlekschakelaars, overspanningsbeveiligingen en andere schakelcomponenten.

De modulaire uitvoering zorgt ervoor dat de component netjes in een groepenkast of verdeelkast kan worden geplaatst.

Biconnect-aansluiting

De SBN240 beschikt aan de onderzijde over een BiConnect-aansluiting voor modulaire componenten. Dit systeem maakt het mogelijk om de lastscheider efficiënt binnen een Hager-verdeelinrichting te integreren.

De aansluiting is geschikt voor soepele geleiders van 2,5 tot 16 mm² en massieve geleiders van 2,5 tot 25 mm². Hager specificeert een nominaal aandraaimoment van 2,8 Nm.

Betrouwbare schakelwerking

De SBN240 is ontworpen voor een lange mechanische levensduur. Hager geeft een maximale levensduur van 60.000 mechanische schakelingen op. Bij nominale belasting bedraagt de elektrische levensduur volgens Hager 5.000 schakelingen voor zowel AC21 als AC22.

Dit maakt de lastscheider geschikt voor toepassingen waarbij regelmatig schakelen onderdeel is van het gebruik of onderhoud van de installatie.

Kortsluitvastheid

De Hager SBN240 beschikt over een nominale kortsluit-inschakelstroom Icm van 0,84 kA bij 415 V AC volgens IEC 60947-3. De nominale kortdurende bestandheid Icw bedraagt 0,60 kA gedurende 1 seconde.

De voorwaardelijke kortsluitstroom met passende zekering wordt door Hager opgegeven als 6000 A met 80 A gG of parallel 32 A gG, volgens de vermelde norm.

Bij het ontwerpen van een elektrische installatie moet altijd worden gecontroleerd of de kortsluitvastheid van de complete installatie voldoende is voor de te verwachten kortsluitstroom.

IP20 beschermingsgraad

De Hager SBN240 heeft een IP20-beschermingsgraad. De component is daarmee bedoeld voor montage binnen een geschikte beschermende verdeelinrichting en is niet geschikt voor directe blootstelling aan water of weersinvloeden.

De opgegeven bedrijfstemperatuur bedraagt -20 °C tot +70 °C. Voor opslag en transport specificeert Hager een bereik van -40 °C tot +80 °C.

Toepassingen van de Hager SBN240

De SBN240 kan worden toegepast in uiteenlopende laagspanningsinstallaties, waaronder:

• Groepenkasten
• Verdeelkasten
• Onderverdelers
• Technische installaties
• Bedrijfspanden
• Kantoren
• Werkplaatsen
• Utiliteitsbouw
• Woningbouw
• Machine-installaties
• Schakel- en verdeelinrichtingen
• Installaties waar een afzonderlijke lastscheider gewenst is

De daadwerkelijke toepassing moet altijd worden afgestemd op de technische specificaties van de complete installatie.

Accessoires en uitbreidingsmogelijkheden

Hager biedt verschillende accessoires voor de SBN-serie. Voor de SBN240 zijn onder andere accessoires beschikbaar voor vergrendeling, fasescheiding, afscherming en hulpcontacten.

Hierdoor kan de functionaliteit van de lastscheider in bepaalde toepassingen worden uitgebreid.

Een voorbeeld hiervan is een hangslotvergrendeling, waarmee de schakelaar in een bepaalde stand kan worden geblokkeerd. Dit kan nuttig zijn bij onderhoudswerkzaamheden en installaties waar ongewenst inschakelen moet worden voorkomen.

Belangrijkste voordelen van de Hager SBN240

2-polige uitvoering
Schakelt twee polen gelijktijdig.

40A nominale stroom
Geschikt voor toepassingen tot de opgegeven nominale stroom.

400V AC
Geschikt voor laagspanningsinstallaties tot de opgegeven bedrijfsspanning.

2 modules breed
Compacte uitvoering van slechts 35 mm.

DIN-rail montage
Geschikt voor montage in modulaire groepenkasten en verdeelinrichtingen.

BiConnect-aansluiting
Praktische aansluiting voor integratie met geschikte Hager-componenten.

Lange levensduur
Tot 60.000 mechanische schakelingen volgens Hager.

Uitbreidbaar
Diverse accessoires en hulpcomponenten zijn beschikbaar.

Professionele Hager kwaliteit
Ontwikkeld voor betrouwbare toepassing binnen elektrotechnische installaties.

Technische specificaties Hager SBN240

De bovenstaande technische gegevens zijn gebaseerd op de actuele productinformatie van Hager.

Hager SBN240 kopen bij Uwwoningveilig.nl

De Hager SBN240 modulaire lastscheider 2-polig 40A is een compacte en professionele oplossing voor het handmatig schakelen en scheiden van elektrische circuits.

Met een nominale stroom van 40 A, 2-polige uitvoering, 400 V AC bedrijfsspanning, DIN-rail montage en een breedte van slechts 2 modules is de SBN240 geschikt voor uiteenlopende toepassingen in groepenkasten en verdeelinrichtingen.

De combinatie van een lange mechanische levensduur, BiConnect-aansluiting en de mogelijkheid om verschillende accessoires toe te passen maakt deze Hager lastscheider bijzonder geschikt voor professionele elektrotechnische installaties.

Bij Uwwoningveilig.nl vindt u een uitgebreid assortiment Hager componenten en andere elektrotechnische producten voor groepenkasten, energieverdeling en woninginstallaties.

Let op: de Hager SBN240 is een lastscheider en geen installatieautomaat. De component biedt dus niet zelfstandig dezelfde beveiligingsfunctie tegen overbelasting en kortsluiting als een installatieautomaat. Zorg altijd voor een passende beveiliging van het betreffende circuit en laat dimensionering en aansluiting uitvoeren volgens de geldende normen en voorschriften door een vakbekwaam elektrotechnisch installateur.
