Hager VKS03SF – Uitbreidingsset fornuisgroep 2x 1P+N 16A B-karakteristiek 6kA

De Hager VKS03SF is een complete uitbreidingsset voor een fornuisgroep, speciaal ontwikkeld voor toepassing in Hager Vision-groepenkasten. De set bestaat uit een installatieautomaat voor 2 afzonderlijke 1P+N-groepen van 16A, uitgevoerd met een B-karakteristiek en een nominaal afschakelvermogen van 6 kA.

De VKS03SF is bedoeld voor situaties waarin een elektrisch fornuis, kookplaat of vergelijkbare 2-fase kookgroep moet worden aangesloten. De set wordt compleet geleverd inclusief de benodigde bedrading, waardoor deze efficiënt kan worden geïntegreerd in een geschikte Hager Vision-verdeelinrichting. Hager vermeldt expliciet dat de VKS03SF een uitbreidingsset fornuisgroep 2x1P+N 16A B-karakteristiek 6kA is.

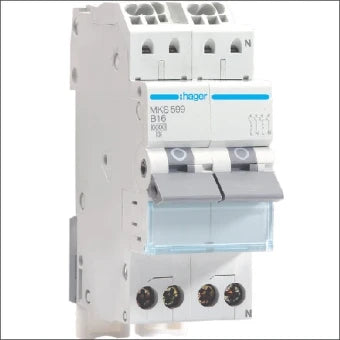

Hager VKS03SF fornuisgroep

Een elektrische kookplaat of fornuis kan een relatief hoog vermogen vragen. Om een dergelijke belasting veilig over de elektrische installatie te verdelen, wordt in Nederlandse woningen vaak gebruikgemaakt van een fornuisgroep.

De Hager VKS03SF bestaat hiervoor uit twee gekoppelde 1P+N-beveiligingen. Iedere zijde heeft een nominale stroom van 16 A, waardoor de kookgroep over twee groepen wordt verdeeld.

De set is specifiek ontworpen voor montage in Hager Vision-groepenkasten en kan volgens Hager worden toegepast als uitbreidingsset binnen zowel de VKS- als VKG-serie.

2x 1P+N 16A

De VKS03SF is technisch opgebouwd rond twee 1P+N-circuits. Hierdoor wordt de belasting van de kookplaat of het fornuis over twee afzonderlijke groepen verdeeld.

De installatieautomaat heeft:

• 2 beveiligde fasen in de fornuisgroepconfiguratie
• Meeschakelende nul
• 16 A nominale stroom per beveiligde zijde
• B-karakteristiek
• 6 kA afschakelvermogen

De Hager productdocumentatie vermeldt voor de afzonderlijke automaat een totaal van twee polen, waarvan één pool beveiligd is en de nul meeschakelt.

B-karakteristiek

De VKS03SF heeft een B-uitschakelkarakteristiek. Deze karakteristiek wordt veel toegepast bij algemene elektrische eindgroepen en belastingen met relatief beperkte inschakelstromen.

Bij een te hoge belasting reageert de thermische beveiliging. Bij een kortsluiting zorgt het magnetische uitschakelmechanisme voor een snelle uitschakeling.

De automaat heeft een nominale stroom van 16 A en een afschakelvermogen van 6 kA volgens IEC/EN 60898-1 bij 230 V AC.

Geschikt voor een elektrische kookplaat of fornuis

De belangrijkste toepassing van de Hager VKS03SF is het realiseren van een geschikte fornuisgroep in een groepenkast.

De set kan bijvoorbeeld worden toegepast voor:

• Elektrische kookplaten
• Inductiekookplaten
• Keramische kookplaten
• Elektrische fornuizen
• Combinatieovens met hoger aansluitvermogen
• Andere geschikte keukenapparatuur die voor een kookgroep is ontworpen

Of een specifieke kookplaat of fornuis daadwerkelijk op een fornuisgroep kan worden aangesloten, is afhankelijk van het aansluitvermogen en de aansluitmogelijkheden van het apparaat. Controleer daarom altijd het aansluitschema en de voorschriften van de fabrikant van het kooktoestel.

Inclusief bedrading

Een belangrijk voordeel van de VKS03SF is dat het om een complete uitbreidingsset gaat. De set wordt geleverd inclusief de bijbehorende bedrading.

Volgens de Hager montagehandleiding bestaat de set uit een installatieautomaat 2x 1P+N, B-karakteristiek, 6 kA, 16 A en:

• 2 × bruine draad 2,5 mm², 170 mm
• 2 × blauwe draad 2,5 mm², 170 mm.

Hierdoor hoeft de installateur deze specifieke verbindingen niet afzonderlijk samen te stellen.

Speciaal voor Hager Vision-groepenkasten

De VKS03SF is onderdeel van het Hager Vision-systeem en is ontwikkeld als uitbreidingsset voor Hager verdeelinrichtingen.

De set past volgens Hager op verschillende typen VISION-verdelers. Daarnaast geeft Hager aan dat de uitbreidingssets op zowel de VKS- als VKG-serie passen, met uitzondering van de specifiek genoemde beltrafoset.

Dit maakt de VKS03SF een praktische keuze wanneer een bestaande Hager groepenkast moet worden uitgebreid met een fornuisgroep.

Compacte uitvoering

Ondanks de dubbele groepsfunctie neemt de VKS03SF slechts 2 module-eenheden in beslag. De breedte bedraagt ongeveer 35 mm en de inbouwdiepte is circa 70 mm.

Hierdoor kan de fornuisgroep relatief compact in een bestaande groepenkast worden geïntegreerd.

De compacte maatvoering is vooral praktisch bij uitbreiding van een bestaande groepenkast waarbij de beschikbare ruimte beperkt is.

Meeschakelende nul

De installatieautomaat binnen de VKS03SF beschikt over een meeschakelende nul.

Bij het uitschakelen van de beveiliging wordt de nulgeleider samen met de betreffende fase geschakeld. Dit is onderdeel van de 1P+N-configuratie van de automaat.

Dit zorgt voor een duidelijke en praktische manier van schakelen binnen de fornuisgroep.

6 kA afschakelvermogen

De VKS03SF heeft een nominaal afschakelvermogen van 6 kA bij 230 V AC, conform IEC 60898-1.

Het afschakelvermogen geeft aan welke kortsluitstroom de installatieautomaat onder de voorgeschreven omstandigheden kan onderbreken.

Bij het ontwerpen of aanpassen van een groepenkast moet altijd worden gecontroleerd of het afschakelvermogen passend is voor de maximaal te verwachten kortsluitstroom op de betreffende plaats.

Energiebegrenzingsklasse 3

De VKS03SF beschikt over energiebegrenzingsklasse 3. Dit is de hoogste energiebegrenzingsklasse binnen de betreffende classificatie en geeft aan dat de automaat bij een kortsluiting de doorgelaten energie sterk beperkt.

Dit draagt bij aan het beperken van de thermische en elektrodynamische belasting van de installatie tijdens een kortsluiting.

Aansluitmogelijkheden

De Hager VKS03SF is geschikt voor verschillende typen geleiders. Hager specificeert:

• Massieve geleiders: 0,75 tot 16 mm²
• Soepele/meerdraads geleiders: 0,75 tot 10 mm².

Hierdoor kan de component binnen de voorgeschreven specificaties flexibel worden aangesloten.

De meegeleverde bedrading binnen de uitbreidingsset is afgestemd op de toepassing waarvoor de set is ontworpen.

Professionele Hager kwaliteit

Hager is een gerenommeerde fabrikant van elektrotechnische componenten, groepenkasten en verdeelsystemen. De Vision-serie is gericht op toepassingen binnen de woningbouw en andere laagspanningsinstallaties.

De VKS03SF is ontworpen als een praktische uitbreidingsoplossing waarmee een bestaande Hager groepenkast kan worden voorzien van een geschikte fornuisgroep.

Door de combinatie van een installatieautomaat, meeschakelende nul en meegeleverde bedrading kan de installateur de component efficiënt integreren in een geschikte Vision-verdeelinrichting.

Belangrijkste voordelen van de Hager VKS03SF

Complete fornuisgroep
Een praktische uitbreidingsset voor het realiseren van een 2x 1P+N fornuisgroep.

2 × 16A
De fornuisgroep bestaat uit twee 16A-beveiligingen.

B-karakteristiek
Geschikt voor passende eindgroepen en kooktoestellen.

6 kA afschakelvermogen
Geschikt voor installaties waarin een afschakelvermogen van 6 kA vereist is.

Meeschakelende nul
De nul wordt met de betreffende fase geschakeld.

Inclusief bedrading
De set wordt geleverd met de benodigde voorgeschreven verbindingsdraden.

Slechts 2 modules breed
Compacte uitvoering van circa 35 mm.

Hager Vision
Speciaal ontworpen voor toepassing in Hager Vision-groepenkasten.

Energiebegrenzingsklasse 3
Voor een sterke beperking van de doorgelaten energie bij kortsluiting.

Technische specificaties Hager VKS03SF

De technische gegevens zijn gebaseerd op de actuele Hager productinformatie en het officiële productdatablad.

Hager VKS03SF kopen bij Uwwoningveilig.nl

De Hager VKS03SF fornuisgroep 2x 1P+N 16A B-karakteristiek 6kA is een complete en compacte oplossing voor het aansluiten van een geschikte elektrische kookplaat of fornuis binnen een Hager Vision-groepenkast.

De combinatie van twee 16A-groepen, B-karakteristiek, meeschakelende nul, 6 kA afschakelvermogen en meegeleverde bedrading maakt deze uitbreidingsset bijzonder praktisch voor installateurs. De set neemt slechts 2 modules in beslag en is specifiek ontworpen voor integratie in geschikte Hager Vision- en compatibele verdeelinrichtingen.

Bij Uwwoningveilig.nl vindt u een uitgebreid assortiment Hager groepenkastcomponenten, installatieautomaten, aardlekschakelaars, kamrails en uitbreidingssets. De Hager VKS03SF is een uitstekende keuze wanneer u een originele Hager fornuisgroep als complete uitbreidingsset zoekt.

Let op: controleer vóór installatie altijd of de betreffende kookplaat of het fornuis geschikt is voor aansluiting via een fornuisgroep en volg het aansluitschema van de fabrikant. De dimensionering en aansluiting van een fornuisgroep moeten voldoen aan de geldende normen en installatievoorschriften en dienen door een vakbekwaam elektrotechnisch installateur te worden uitgevoerd.
