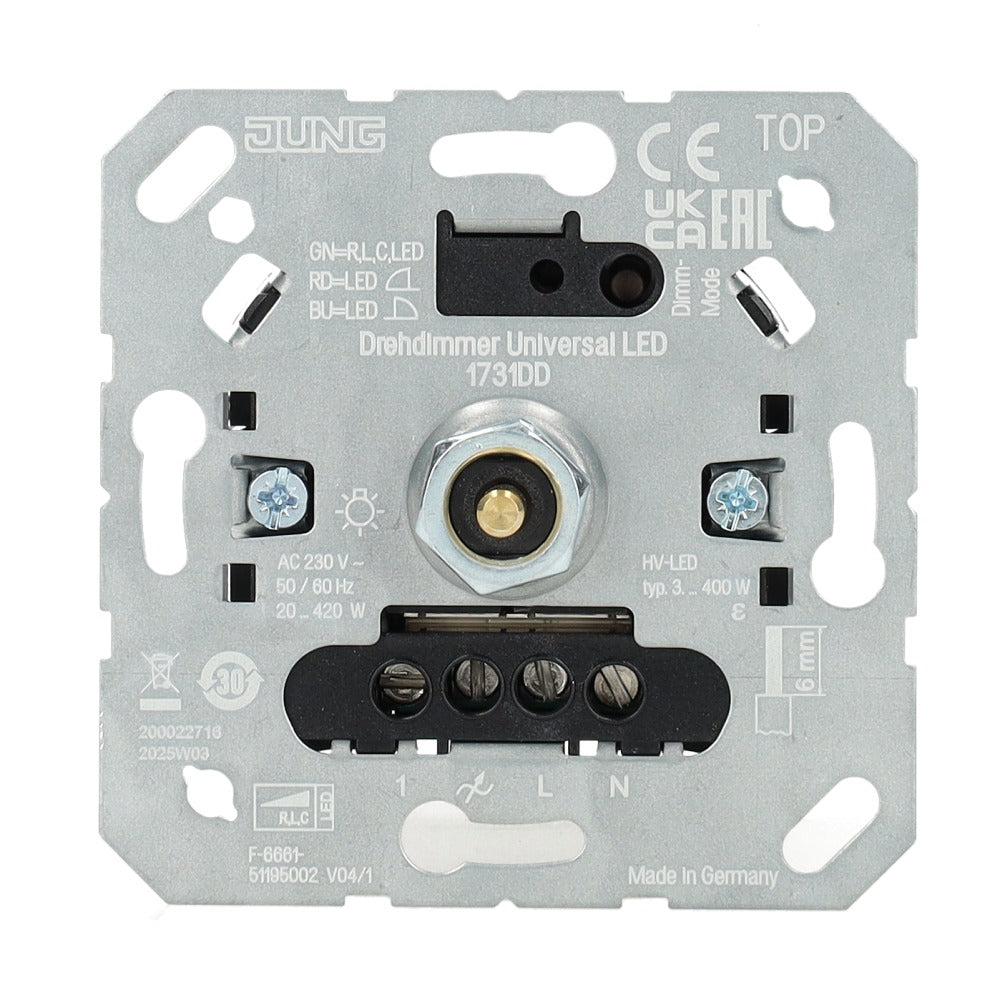

Jung 1731 DD Draaidimmer Universeel LED

Bedoeld gebruik
- Schakelen en dimmen van verlichting
- Bedrijf met geschikte afdekking
- Montage in inbouwdoos volgens DIN 49073

Producteigenschappen
- Apparaat werkt volgens het fasenaan- of faseafsnijdingsprincipe
- Automatische of handmatige instelling van het bij de last passende dimprinicipe
- Weergave van de ingestelde bedienmodus via led
- Apparaat kan eventueel zonder N-leider worden gebruikt
- Inschakelen via lampsparende softstart
- Inschakelen met de laatst ingestelde lichtsterkte of opgeslagen inschakellichtsterkte
- Inschakellichtsterkte kan permanent worden opgeslagen
- Minimale lichtsterkte kan permanent worden opgeslagen
- Aansluiting van neventoestellen mogelijk
- Elektronische kortsluitbeveiliging met permanente afschakeling ten laatste na 7 seconden
- Elektronische overtemperatuurbeveiliging
- Uitbreiding van het vermogen is mogelijk met vermogensuitbreiders

Technische gegevens
Nominale spanning: AC 230 V ~
Netfrequentie: 50/60 Hz
Stand-by-vermogen: ca. 0,35 W
Vermogensverlies: ca. 4 W
Omgevingstemperatuur: −5 ... +45 °C
Belasting bij 25 °C
Gloeilampen: 20 ... 420 W
HV-halogeenlampen: 20 ... 420 W
Elektronische trafo’s: 20 ... 420 W
Elektronische trafo’s met LV-led: typ. 20 ... 100 W
Inductieve trafo’s: 20 ... 420 VA
Inductieve trafo’s met LV-led: typ. 20 ... 100 VA
HV-ledlampen dimbaar: typ. 3 ... 100 W
Spaarlampen dimbaar: typ. 3 ... 100 W
Bij instelling "Led-faseafsnijding" verdubbelt zich het aansluitvermogen
voor HV-led-lampen en elektronische trafo‘s met NV-led.
Ohms-capacitief: 20 ... 420 W Capacitief-inductief: niet toegestaan
Ohms-inductief: 20 ... 420 VA Ohms en HV-led: typ. 3 ... 100 W
Ohms en spaarlampen: typ. 3 ... 100 W
Vermogensreductie
Vermogensuitbreiders: zie handleiding vermogensuitbreider
Aansluiting:
schroefklemmen massief: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
soepel zonder adereindhuls: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
soepel met adereindhuls: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 1,5 mm2
Aantal toegestane neventoestellen
Draaineventoestel 3-draads 1733 DNE 1733 DNE: 5
Neventoestel 2-draads: 1720 NEonbegrensd
Impulsdrukker: onbegrensd
Totale lengte kabel nevenaansluiting: max. 100 m
Totale lengte lastkabel: max. 100 m
