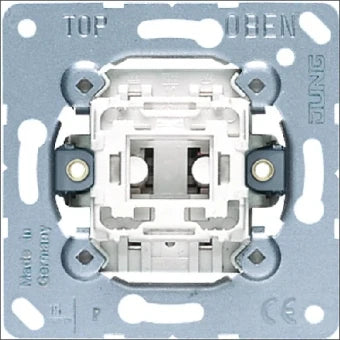

JUNG 506 EU – Wisselschakelaar 10A 250V, basiselement voor inbouw

De JUNG 506 EU is een hoogwaardige wisselschakelaar als basiselement, geschikt voor het schakelen van verlichting in zowel een enkelpolige schakeling als een wissel- of hotelschakeling. Het compacte basiselement is ontworpen voor inbouwmontage en kan worden afgewerkt met een passende JUNG schakelwip en afdekraam uit de gewenste serie.

Met een nominale spanning van 250 V AC en een nominale stroom van 10 A is de JUNG 506 EU geschikt voor veel voorkomende toepassingen binnen woningen, kantoren, utiliteitsgebouwen en andere laagspanningsinstallaties. De schakelaar beschikt over praktische steekklemmen en wordt met schroefbevestiging in de inbouwdoos gemonteerd.

JUNG 506 EU als veelzijdige wisselschakelaar

De JUNG 506 EU is een basiselement zonder schakelwip en afdekraam. Hierdoor kan de installateur zelf de gewenste JUNG-afwerking kiezen en het basiselement combineren met verschillende passende schakelmateriaalseries.

De schakelaar is uitgevoerd als wisselschakelaar. Dit betekent dat hij niet alleen als normale aan/uit-schakelaar kan worden gebruikt, maar ook onderdeel kan zijn van een wisselschakeling waarbij één lamp of lichtpunt vanaf twee plaatsen wordt bediend.

Een wisselschakeling wordt bijvoorbeeld toegepast bij:

• Slaapkamers
• Gangen
• Trappenhuizen
• Overloopruimtes
• Woonkamers
• Kantoren
• Bedrijfspanden
• Andere ruimtes waar verlichting vanaf meerdere plaatsen moet kunnen worden bediend

Geschikt voor enkelpolige schakeling

Hoewel de JUNG 506 EU als wisselschakelaar wordt aangeduid, kan het basiselement ook worden gebruikt voor een normale enkelpolige schakeling.

Hierbij wordt één lichtpunt vanaf één locatie geschakeld. De schakelaar onderbreekt of verbindt de betreffende schakeldraad, waardoor bijvoorbeeld een plafondlamp, wandlamp of andere verlichting kan worden bediend.

Hierdoor is de 506 EU een flexibel basiselement dat voor verschillende installaties kan worden gebruikt.

Geschikt voor wissel- en hotelschakeling

Een belangrijke toepassing van de JUNG 506 EU is de wisselschakeling, ook wel hotelschakeling genoemd.

Bij een wisselschakeling kan één lichtpunt vanaf twee verschillende plaatsen worden bediend. Denk bijvoorbeeld aan een lamp in een lange gang die zowel bij de ingang als aan het andere uiteinde kan worden in- en uitgeschakeld.

De 506 EU beschikt hiervoor over de benodigde wisselcontacten. Hierdoor kan de schakelaar worden gebruikt als onderdeel van een traditionele wisselschakeling.

Steekklemmen voor eenvoudige aansluiting

De JUNG 506 EU is voorzien van steekklemmen. De bedrading kan hierdoor rechtstreeks in de daarvoor bestemde aansluitingen worden gestoken.

JUNG geeft aan dat de aansluitingen geschikt zijn voor massieve aders tot 2,5 mm². Dit maakt de schakelaar praktisch voor veel standaard installatietoepassingen.

De steekklemmen zorgen bovendien voor een snelle en overzichtelijke aansluiting, wat met name bij seriematige installatie van meerdere schakelaars een praktisch voordeel kan zijn.

10A / 250V

De JUNG 506 EU heeft een nominale stroom van 10 A en een nominale spanning van 250 V. Daarnaast wordt een schakelvermogen van 10 AX voor fluorescentielampen opgegeven.

De schakelaar is daarmee geschikt voor veel voorkomende verlichtingscircuits binnen de aangegeven elektrische specificaties.

Bij toepassing met moderne LED-verlichting moet uiteraard rekening worden gehouden met de eigenschappen van de gebruikte LED-drivers en eventuele inschakelstromen.

Voorziening voor optionele verlichting

De JUNG 506 EU kan worden voorzien van optionele verlichting. Hiervoor zijn passende JUNG-signalerings- en oriëntatielampjes beschikbaar.

De verlichting kan bijvoorbeeld worden gebruikt om de positie van de schakelaar in een donkere ruimte beter zichtbaar te maken. De 506 EU ondersteunt onder andere uitwisselbare LED-verlichting.

Dit is vooral handig in bijvoorbeeld:

• Gangen
• Trappenhuizen
• Slaapkamers
• Hotels
• Kantoren
• Entrees

De benodigde verlichting is niet standaard inbegrepen bij het basiselement.

Basiselement voor verschillende JUNG-series

Een groot voordeel van de JUNG 506 EU is de toepassing als basiselement. De daadwerkelijke zichtbare schakelaar wordt gevormd door de combinatie van het basiselement, een geschikte schakelwip en een passend afdekraam.

Hierdoor kan de installateur de uitstraling van het schakelmateriaal afstemmen op het interieur.

Afhankelijk van de gekozen uitvoering zijn verschillende JUNG-designseries en afwerkingen beschikbaar.

Belangrijk bij bestellen

De JUNG 506 EU wordt geleverd als basiselement. Een schakelwip en afdekraam zijn niet inbegrepen. Deze moeten afzonderlijk worden geselecteerd wanneer een compleet afgewerkte schakelaar gewenst is.

Inbouwmontage

De JUNG 506 EU is bedoeld voor inbouwmontage en wordt met schroeven aan de inbouwdoos bevestigd.

Het basiselement heeft een compacte inbouwdiepte van circa 25 mm. JUNG en leveranciers geven een minimale benodigde inbouwdoosdiepte van ongeveer 33 mm aan.

Hierdoor kan de 506 EU in veel standaard inbouwsituaties worden toegepast.

Compact formaat

Het zichtbare schakelmateriaal heeft een standaardmaat van ongeveer 71 × 71 mm. De compacte maatvoering maakt het basiselement geschikt voor montage in gebruikelijke inbouwdozen en combinaties met ander JUNG schakelmateriaal.

De schakelaar kan daarnaast worden opgenomen in meervoudige combinaties, afhankelijk van de gebruikte inbouwdozen, afdekramen en gekozen JUNG-serie.

Halogeenvrij en duurzaam schakelmateriaal

De JUNG 506 EU is volgens de beschikbare productinformatie halogeenvrij. Het basiselement is uitgevoerd in kunststof en is ontwikkeld voor langdurig gebruik in reguliere elektrotechnische installaties.

JUNG staat bekend om kwalitatief hoogwaardig schakelmateriaal met een breed assortiment voor zowel woningbouw als utiliteit.

Toepassingen van de JUNG 506 EU

De JUNG 506 EU kan worden toegepast in uiteenlopende situaties, waaronder:

• Woonhuizen
• Appartementen
• Nieuwbouw
• Renovatie
• Kantoren
• Bedrijfspanden
• Hotels
• Scholen
• Zorggebouwen
• Gangen
• Trappenhuizen
• Slaapkamers
• Woonkamers
• Technische ruimtes

Door de mogelijkheid om het basiselement als enkelpolige of wisselschakelaar te gebruiken, is het product breed inzetbaar.

Belangrijkste voordelen van de JUNG 506 EU

Wisselschakelaar
Geschikt voor enkelpolige én wisselschakelingen.

10A / 250V
Geschikt voor veel voorkomende verlichtingscircuits.

10 AX
Geschikt voor de opgegeven schakelbelasting voor onder andere fluorescentieverlichting.

Steekklemmen
Voor een snelle en overzichtelijke aansluiting van geschikte massieve aders.

Compact basiselement
Met een inbouwdiepte van circa 25 mm.

Optionele verlichting
Kan worden voorzien van passende JUNG LED- of glimverlichting.

Inbouwmontage
Geschikt voor montage in een geschikte inbouwdoos.

Schroefbevestiging
Voor een stevige montage van het basiselement.

Halogeenvrij
Uitgevoerd volgens de opgegeven halogeenvrije producteigenschappen.

Flexibel af te werken
Te combineren met een passende JUNG schakelwip en afdekraam.

Technische specificaties JUNG 506 EU

De specificaties zijn gecontroleerd aan de hand van actuele productinformatie van JUNG-leveranciers en technische productdatabases.

JUNG 506 EU kopen bij Uwwoningveilig.nl

De JUNG 506 EU wisselschakelaar is een betrouwbaar en flexibel basiselement voor inbouw, geschikt voor zowel enkelpolige schakelingen als wissel- en hotelschakelingen. Dankzij de 10A/250V-specificatie, steekklemmen, compacte inbouwdiepte en mogelijkheid tot optionele LED- of glimverlichting is dit een veelzijdige oplossing voor zowel nieuwbouw als renovatie.

Een belangrijk aandachtspunt is dat de 506 EU uitsluitend het basiselement betreft. Voor een compleet afgewerkte schakelaar zijn een passende JUNG schakelwip en een afdekraam afzonderlijk nodig.

Bij Uwwoningveilig.nl is de JUNG 506 EU daarmee een uitstekende keuze voor installateurs en doe-het-zelvers die op zoek zijn naar een origineel JUNG basiselement voor een kwalitatieve en flexibel samen te stellen schakelaar.

Let op: schakelinstallaties moeten spanningsloos worden aangesloten en dienen te voldoen aan de geldende installatievoorschriften en normen. Bij twijfel over de juiste aansluiting of compatibiliteit is het raadzaam de werkzaamheden door een vakbekwaam elektrotechnisch installateur te laten uitvoeren.
